第四章 Verilog模块与函数¶
参考链接：
4.6 Verilog激励¶
一、TestBench简介¶
编写 TESTBENCH 的目的是为了对使用硬件描述语言设计的电路进行仿真验证，测试设计电路的功能、性能与设计的预期是否相符。通常，编写测试文件的过程如下：
• 产生模拟激励（波形）； • 将产生的激励加入到被测试模块中并观察其响应； • 将输出响应与期望值相比较。
二、完整的TestBench的文件结构¶

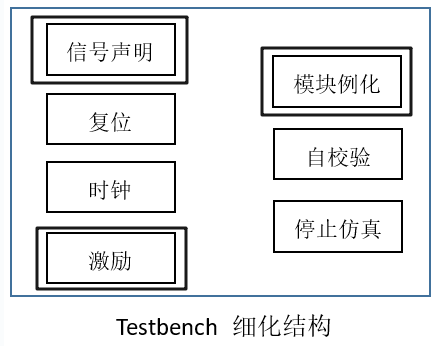

通常而言，一个完整的TestBench文件的结构为
其实 testbench 最基本的结构包括信号声明、激励和模块例化。
根据设计的复杂度，需要引入时钟和复位部分。当然更为复杂的设计，激励部分也会更加复杂。根据自己的验证需求，选择是否需要自校验和停止仿真部分。
当然，复位和时钟产生部分，也可以看做激励，所以它们都可以在一个语句块中实现。也可以拿自校验的结果，作为结束仿真的条件。
实际仿真时，可以根据自己的个人习惯来编写 testbench，这里只是做一份个人的总结。
基本的框架见下：
`timescale 仿真单位/仿真精度
module Test_bench();//通常无输入无输出
信号或变量声明定义
逻辑设计中输入对应 reg 型
逻辑设计中输出对应 wire 型
使用 initial 或 always 语句产生激励
例化待测试模块
监控和比较输出响应
endmodule
三、Testbench仿真举例¶
例如，使用verilog语言实现数据拼接，即将一个2bit数据拼接成8bit数据，其功能模块描述如下：
module data_consolidation
(
input clk ,
input rstn ,
input [1:0] din , //data in
input din_en ,
output [7:0] dout ,
output dout_en //data out
);
// data shift and counter
reg [7:0] data_r ;
reg [1:0] state_cnt ;
always @(posedge clk or negedge rstn) begin
if (!rstn) begin
state_cnt <= 'b0 ;
data_r <= 'b0 ;
end
else if (din_en) begin
state_cnt <= state_cnt + 1'b1 ; //数据计数
data_r <= {data_r[5:0], din} ; //数据拼接
end
else begin
state_cnt <= 'b0 ;
end
end
assign dout = data_r ;
// data output en
reg dout_en_r ;
always @(posedge clk or negedge rstn) begin
if (!rstn) begin
dout_en_r <= 'b0 ;
end
//计数为 3 且第 4 个数据输入时，同步输出数据输出使能信号
else if (state_cnt == 2'd3 & din_en) begin
dout_en_r <= 1'b1 ;
end
else begin
dout_en_r <= 1'b0 ;
end
end
//这里不直接声明dout_en为reg变量，而是用相关寄存器对其进行assign赋值
assign dout_en = dout_en_r;
endmodule
4.7 IP核的使用¶
4.7.1 ILA IPcore¶
ILA，即Integrated Logic Analyzer，中文名叫集成逻辑分析仪。
一、ILA核的作用¶
它允许你：
- 在 FPGA 上电运行时，抓取任意内部寄存器、总线、状态机、控制信号等的实时值
- 设置触发条件（如：当 cnt == 100 时开始抓波形）
- 把数据通过 JTAG 传回 Vivado 的 Hardware Manager 界面
- 图形化查看波形，就像仿真波形一样！
二、ILA核的工作原理¶
你的设计逻辑
│
├── 信号A ───┐
├── 信号B ───┤
└── 时钟CLK ─┼──→ [ ILA Core ] ←── JTAG ←→ Vivado Hardware Manager
│ (抓取+缓存)
└── 触发条件（可选）
- ILA Core 是一个嵌入在你设计中的“监控模块”
- 它持续采样你指定的信号（在时钟上升沿）
- 当满足触发条件时，把前后一段时间的数据存入 BRAM
- 通过 JTAG 接口把数据传到电脑，在 Vivado 中显示波形
三、ILA核的设置参数¶
-
采样时钟（Capture Clock）
-
用来采样信号的时钟（必须是你设计中存在的时钟）
-
所有探针信号都在这个时钟沿采样
-
探针（Probes）
-
你想观察的信号（可多个）
-
每个探针可设置位宽（如 8-bit、32-bit）
-
采样深度（Sample Depth）
-
存储多少个采样点（如 1024、4096）
-
越大占 BRAM 越多，但能看更长时间
-
触发条件（Trigger Condition）
-
默认是“立即触发”或“手动触发”
- 可设置复杂条件：如
probe0[3:0] == 4'hA && probe1[0] == 1
四、ILA核的实际配置过程¶

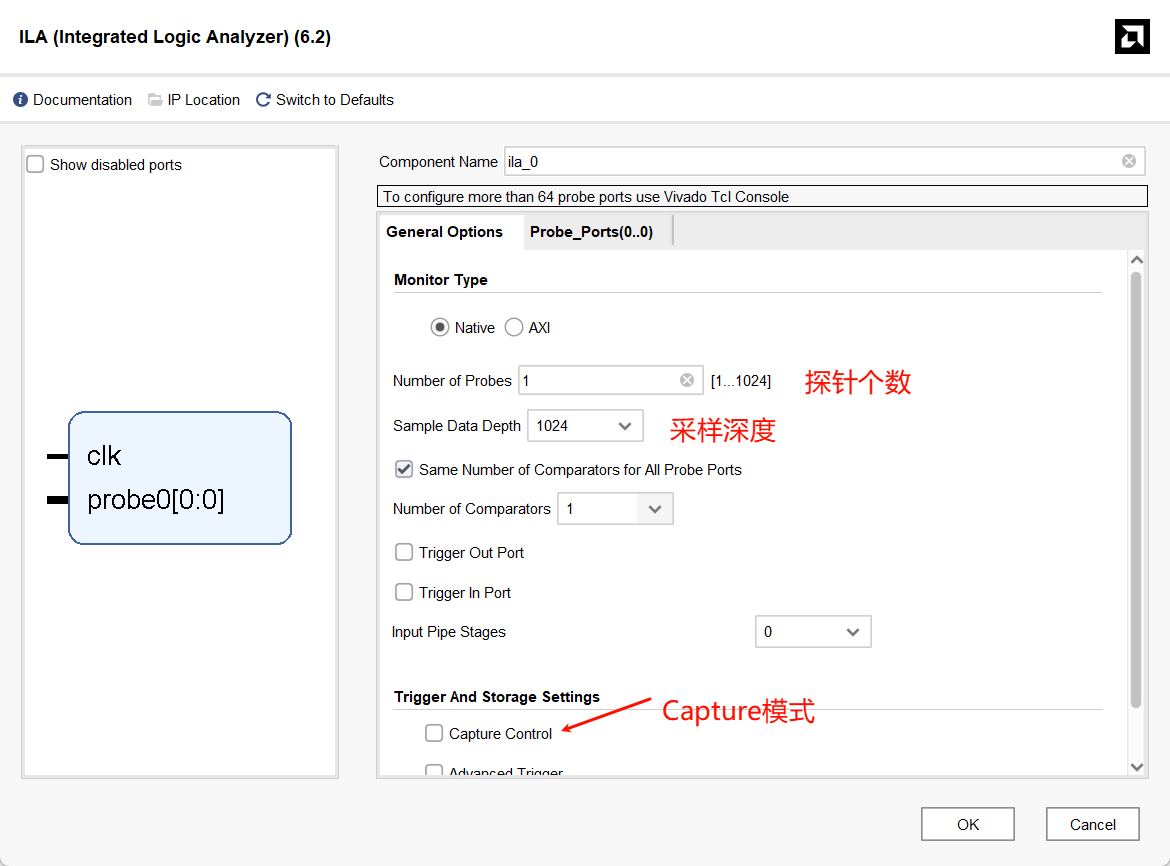

添加ILA核

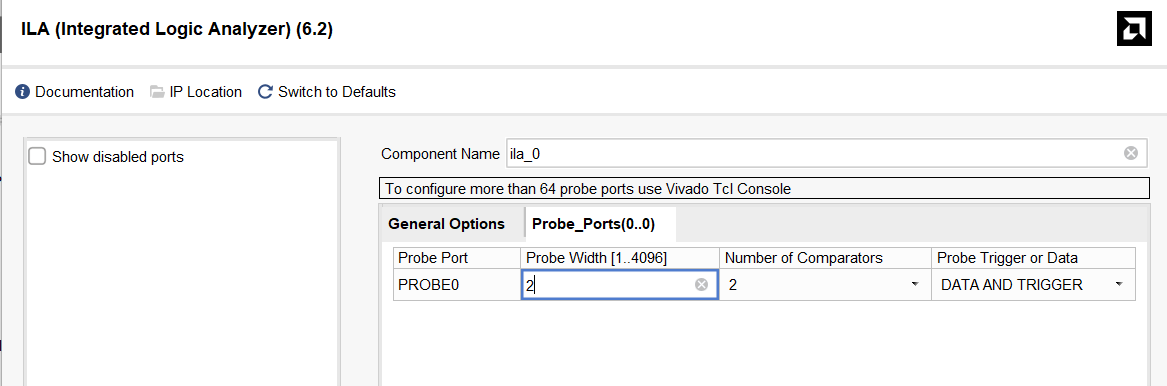

设置位宽
