HFSS学习

第一章 HFSS简介

1.1 CAE仿真与电磁场求解

1.1.1CAE电磁场求解的三个主要应用方向

image-20251118164042055
图1.1 电磁场求解的三个主要应用方向

1.1.2 Maxwell 方程组的数值计算求解

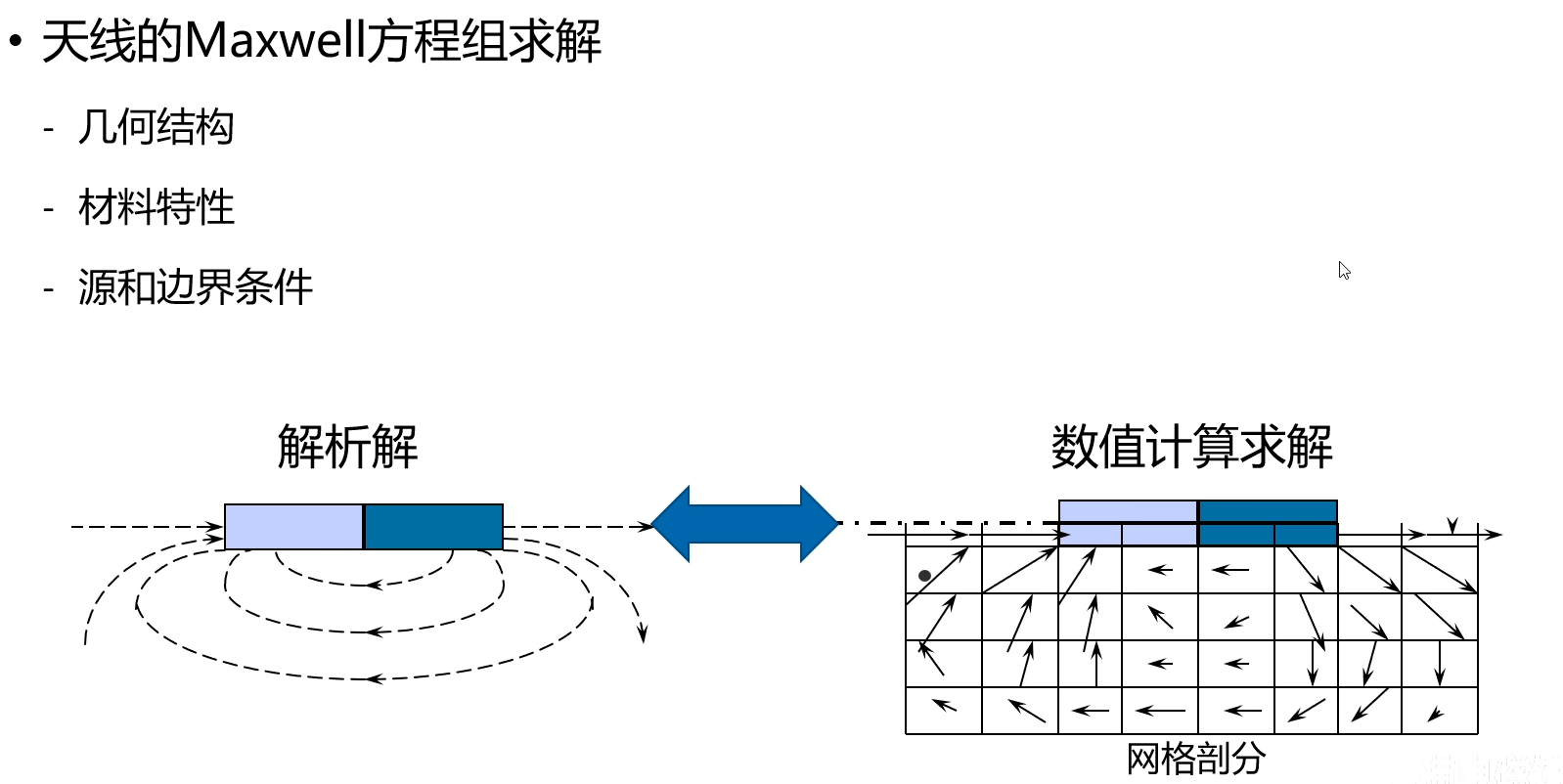

image-20251118164147490
图1.2 Maxwell方程组的数值计算求解

通过网格剖分,将空间剖分成网格,在每个网格中计算电磁场的分布,从而简化求解的难度。

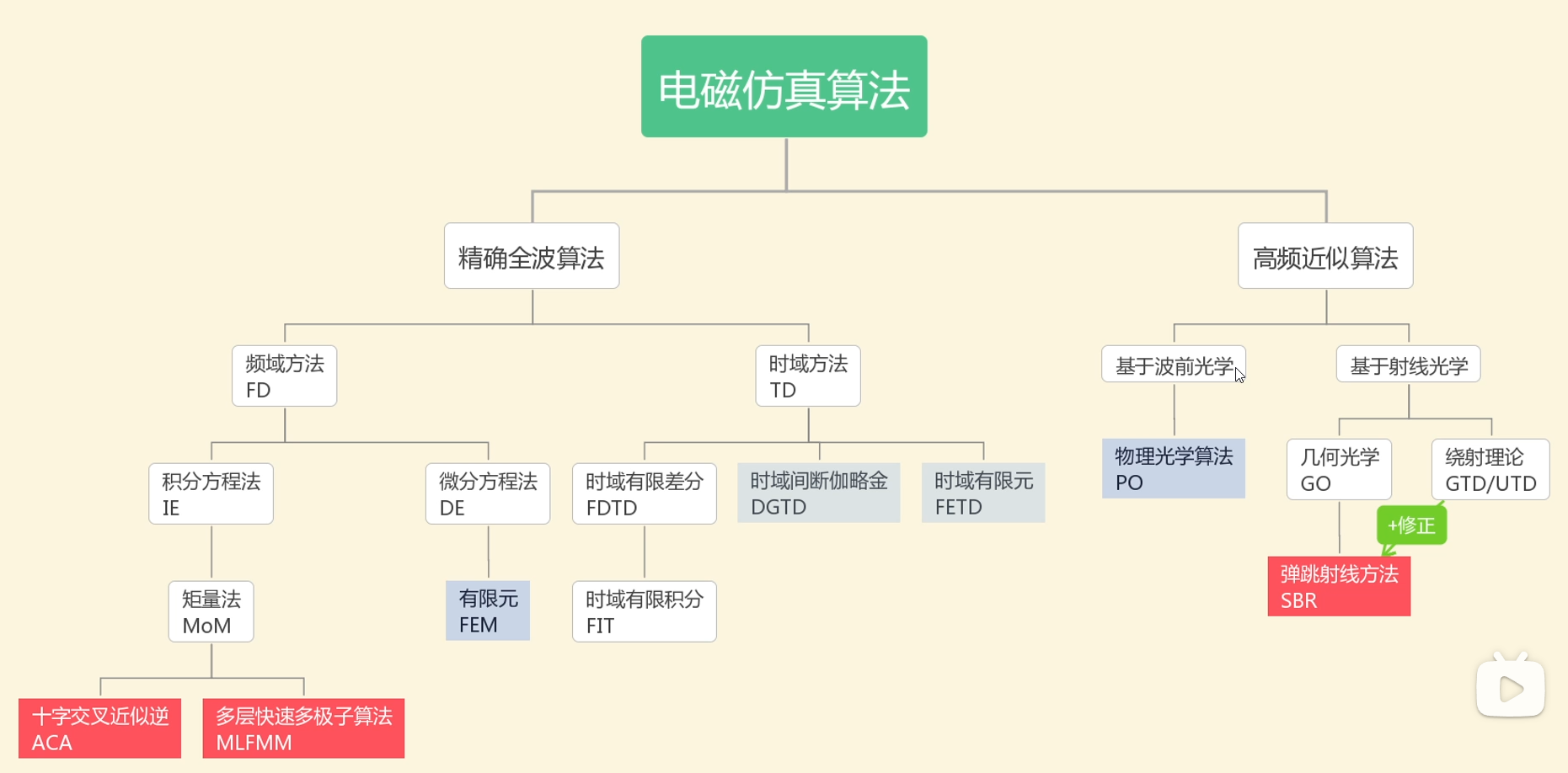

image-20251118164320562
图1.3 电磁仿真算法

使用HFSS,可以使用MoM,FEM,DGTD,PO,SBR方法仿真求解。

1.1.3 多物理场仿真与耦合

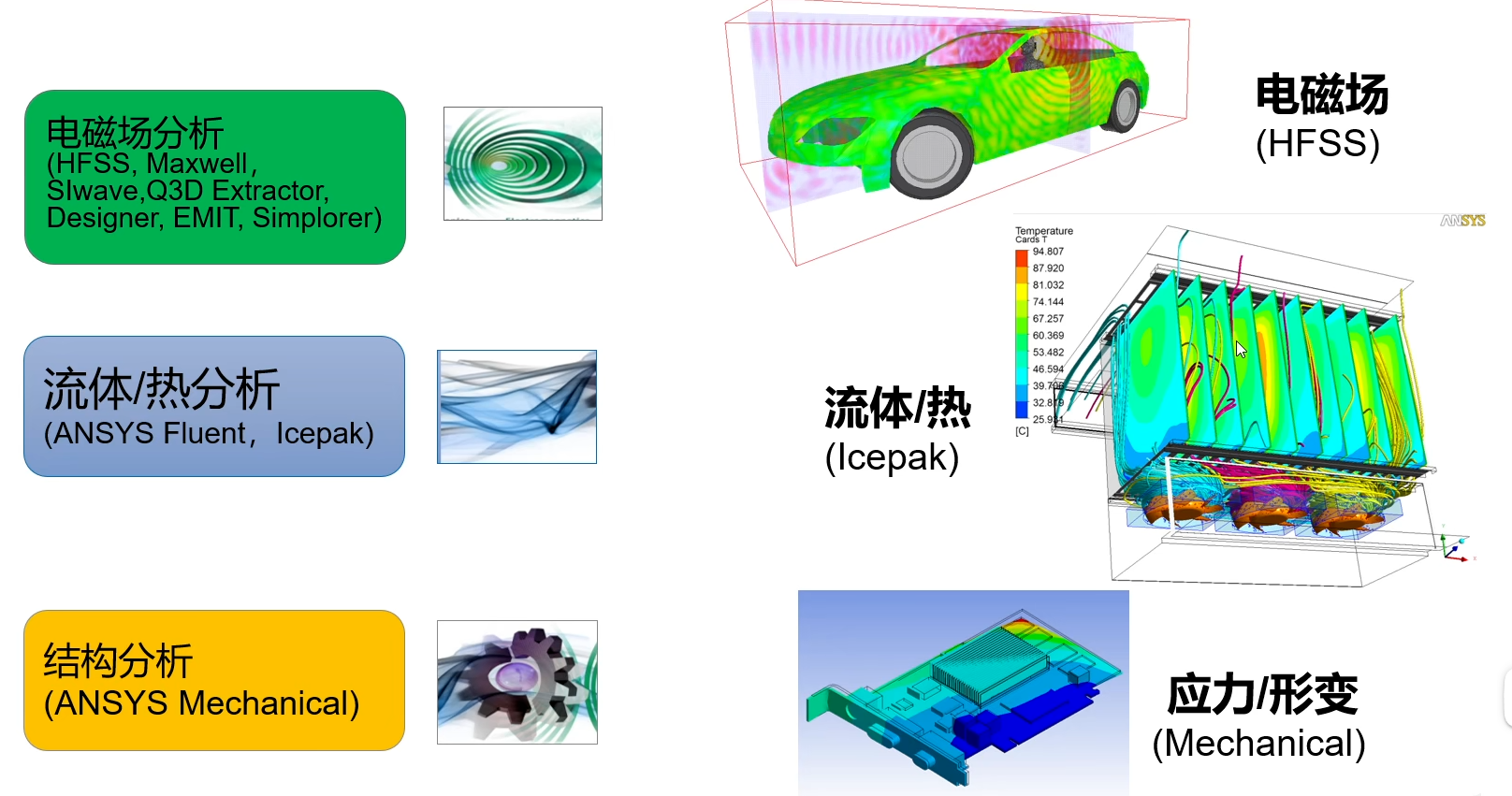

image-20251118164606992
图1.4 多物理场

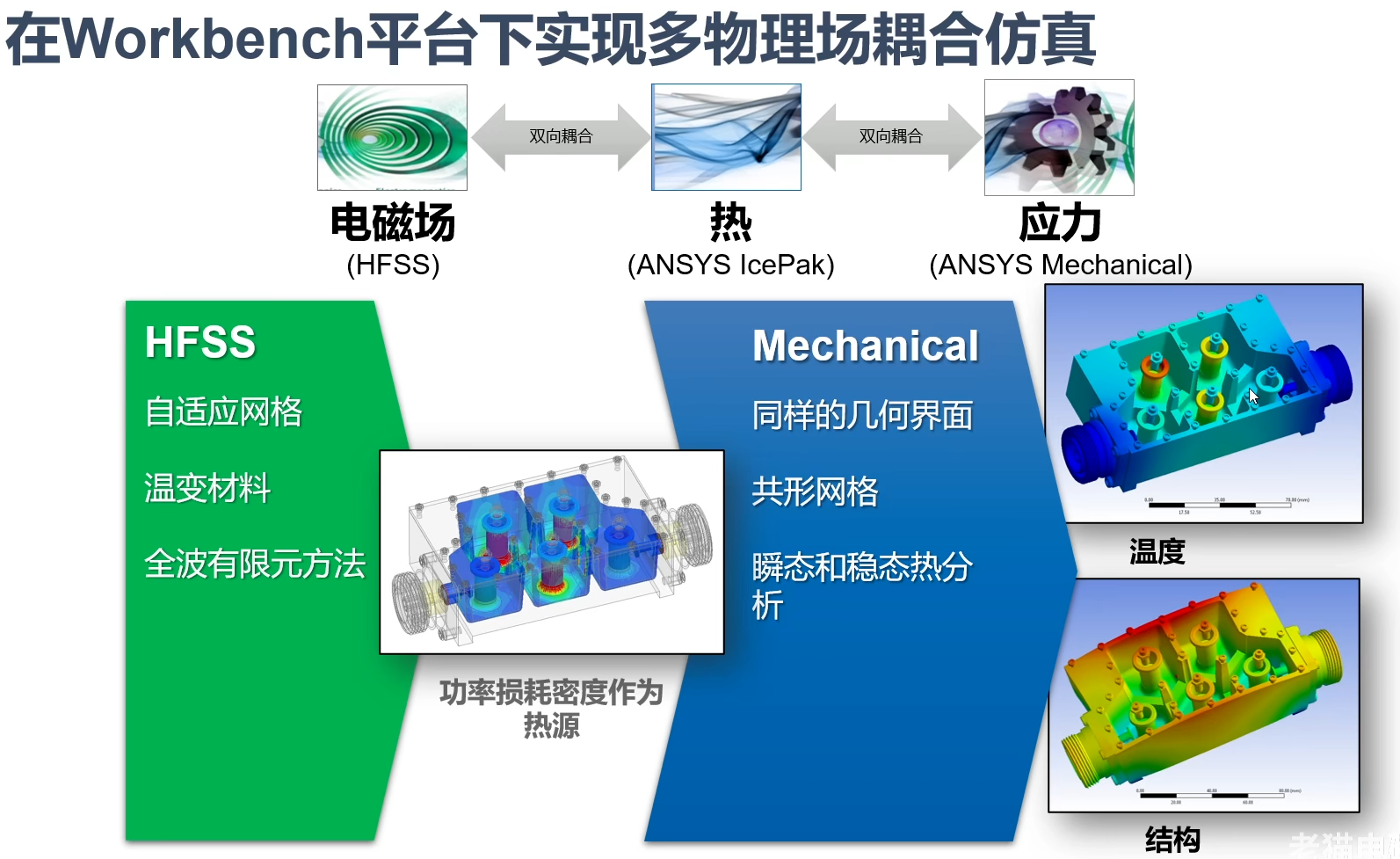

image-20251118164632443
图1.5 Workbench平台多物理场耦合仿真

1.2 HFSS产品简介

1.2.1 HFSS简介

  • Ansys HFSS是一款通用的三维结构全波高频电磁场仿真工具,为用户提供自动和自适应网格破分技术和先进的电磁场算法,实现高精度、高可信度而又易于使用和掌握的电磁求解,是高频/高速工程师的必备工具
  • 能够求解从射频和微波到高速PCB和封装信号在内的各种电磁场问题
  • 拥有最广泛的用户基础,被业界普遍视为高频结构仿真的黄金工具
  • 作为一款三维全波电磁场求解工具,具有到电路仿真器的动态链接,可以让工程师在构建天线、高速互联、RF组件和可穿戴设备的模拟原型
  • 核心算法为频域有限元FEM算法,也包括了时域有限元(DGTD)、积分方程法(IE)、物理光学法(PO)、弹跳射线法(SBR+)等多种算法,实现从复杂结构和电大尺寸问题的全面求解功能,具有很好的通用性和稳健性
  • 内置电磁兼容仿真库和医疗医学仿真库
  • 射频电路和系统仿真
  • 可为HFSS添加RF电路分析功能
  • 让工程师能够设计RF和微波电路以及基于标准通信方案的完整端到端的无线通信系统
  • 线性和非线性仿真
  • 例如谐波平衡、滤波器综合、振荡器以及负载牵引/包络分析,相位噪声分析
  • 2.5D平面MOM求解器
  • 系统级射频干扰仿真

1.2.2 仿真功能

  • FEM和IE适合结构复杂的电磁问题(10个波长以内)
  • 大型问题,运行时间内存需求非常大
  • 结合区域分解法DDM,精确求解有限大阵列问题
  • SBR和PO适合结构简单,超大电尺寸问题(10000个波长以上)
  • SBR+可以在保证速度和精度的前提下,解决电大尺度问题
  • 混合算法可以解决电大尺寸同时结构复杂的真实工程问题(100个波长)
  • 天线罩、阵列天线与运载平台的相互作用问题

1.2.3 HFSS在计算电磁学领域的关键技术突破

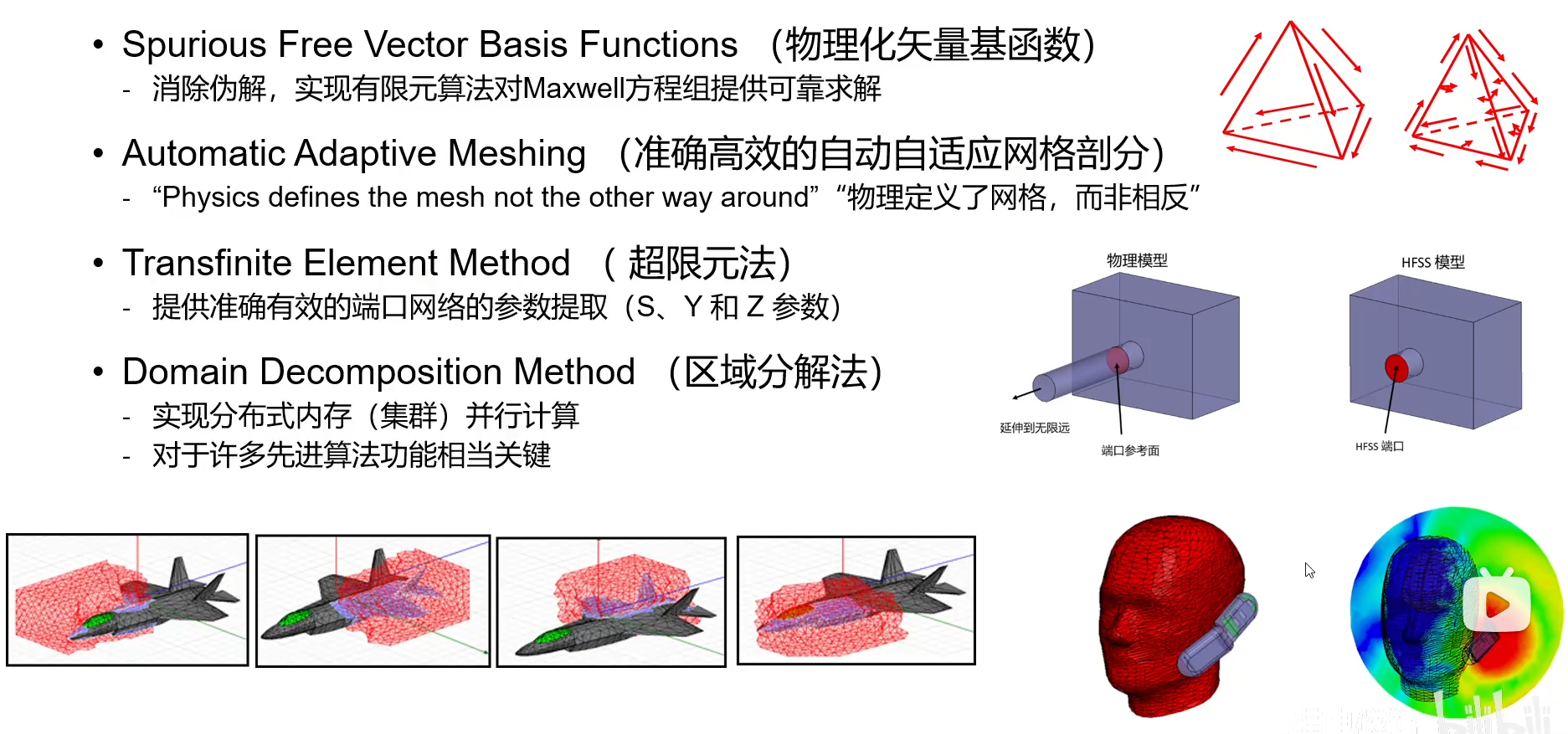

image-20251118165537608
图1.6 HFSS在计算电磁学领域的技术突破

1.2.4 射频干扰仿真工具

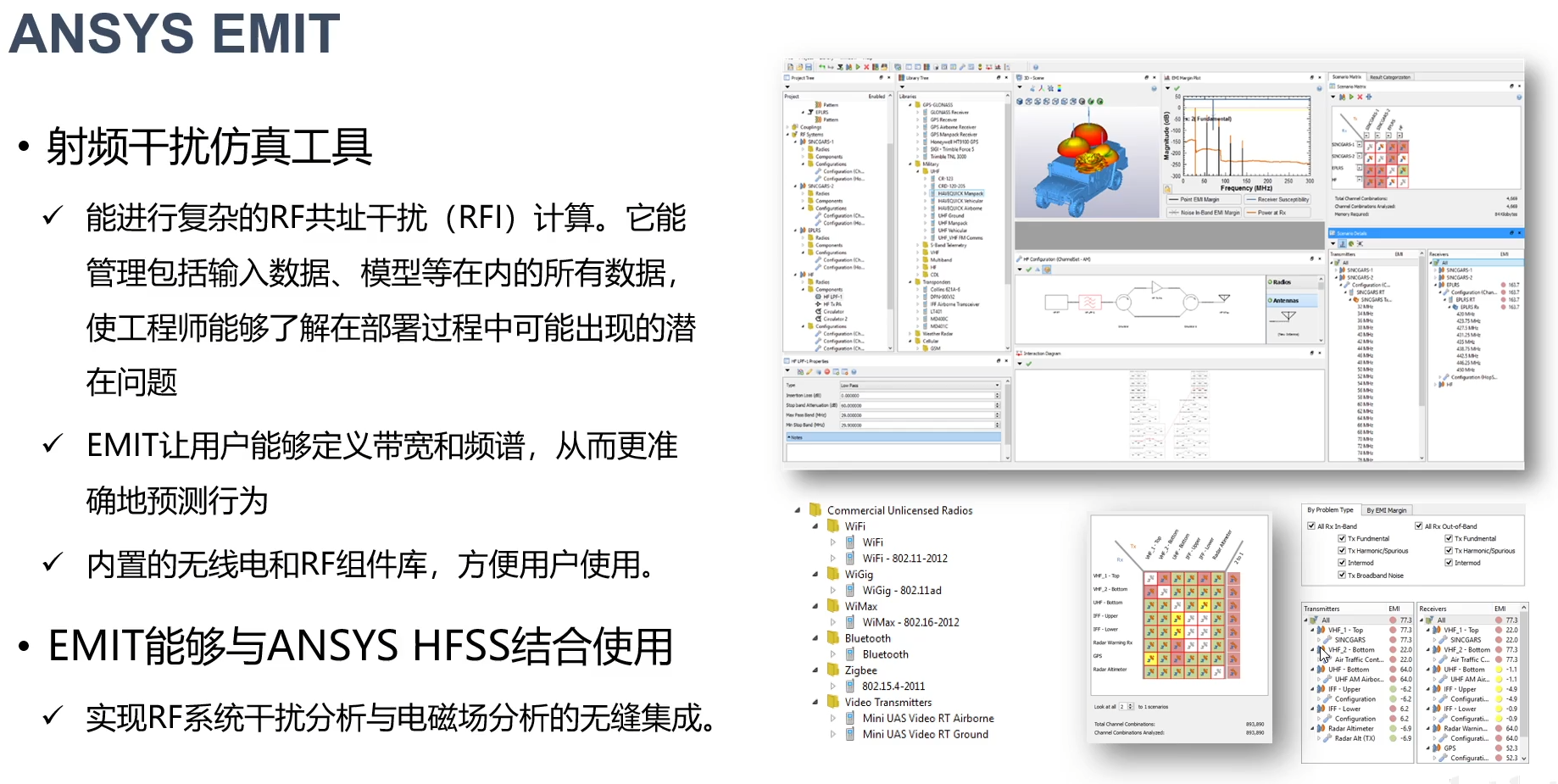

image-20251118225720024
图1.7 ANSYS EMIT 射频干扰仿真工具

1.3 HFSS的算法技术

1.3.1 HFSS的算法

  • HFSS:Frequency domain finite element solver(频域有限元)
  • 支持直接法、迭代法和区域分解法矩阵求解,支持本征模式求解
  • 最广泛的适用范围,包括天线和天线阵,微波器件,PCB和封装等
  • HFSS-Transient: Time domain finite element solver(时域有限元)
  • v13版本添加,显式求解与隐式求解相结合
  • 主要用于研究电磁瞬变现象,如雷击,ESD等
  • HFSS-IE: Frequency domain integral equation solver(频域矩量法)
  • V12版本添加,支持MLFMM和ACA矩阵算法,支持特征模求解
  • 主要用于金属结构和均匀介质辐射与散射问题
  • HFSS-SBR+:Shooting and Bouncing Rays solver (弹跳射线法)
  • V15版本添加,考虑爬行波的修正,可以考虑绕射效应
  • 主要用于电大金属结构,包括天线与安装平台的相互作用
  • HFSS-PO: Physical Optics solver ((物理光学法)
  • V14 版本添加,不考虑绕射效应
  • 主要用于电大简单金属结构

1.3.2 HFSS对整个仿真空间进行网格剖分

A. 基于网格进行数值计算
  • 采用四面体网格
  • 通过网格剖分,将求解结构离散化,然后对每个网格求解Maxwell方程,得到结构的整体电磁特性和S参数
  • HFSS网格包括所有结构细节,能够更好体现结构特性,确保结果的可靠性

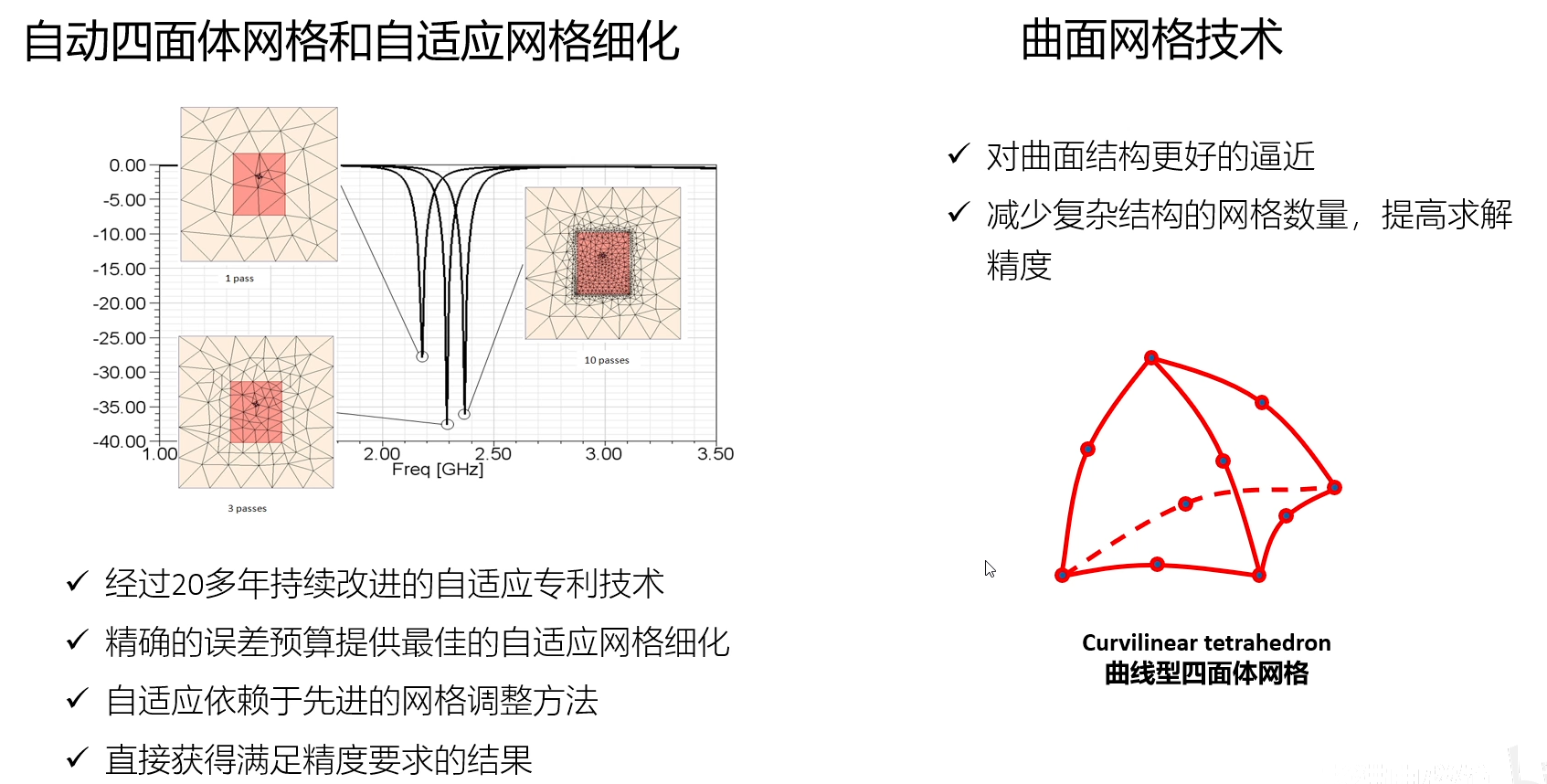

图1.8 自动四面体网格和自适应网格细化
B. 自适应剖分

自动生成初始网格,根据电场梯度细化,迭代,直至满足精度要求。在电场梯度较大的地方增加网格,从而更精确地确定电场分布。从而实现用尽可能少的网格,在减少软件的时间代价和性能代价的基础上,实现更精确的仿真。

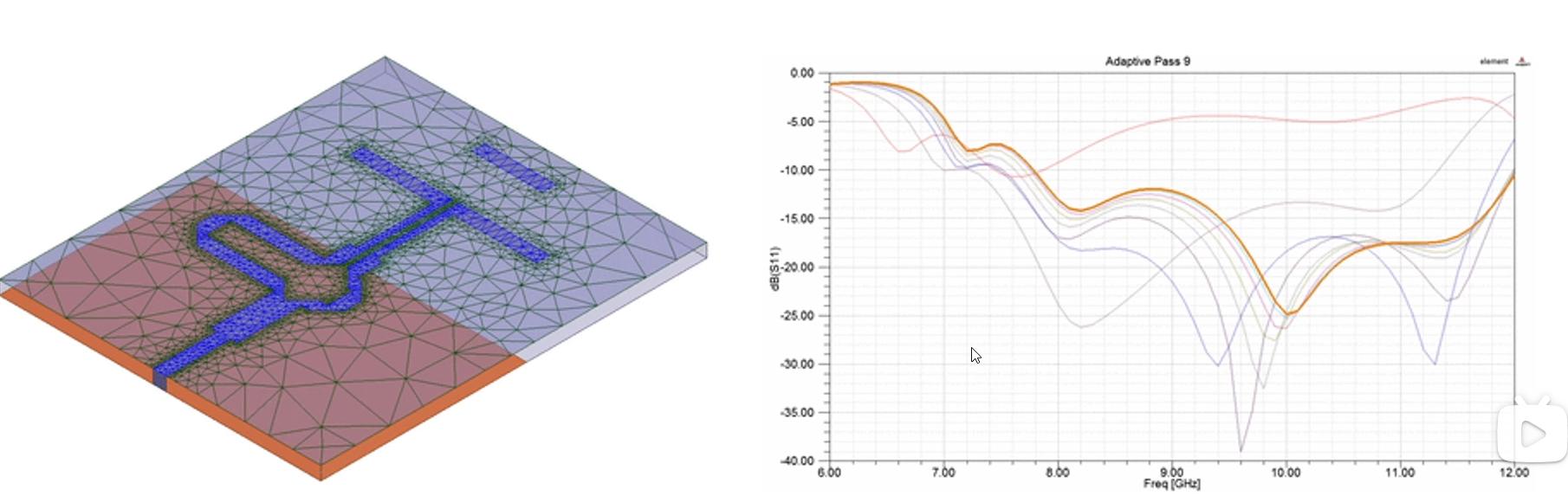

image-20251118230607140
图1.9 自适应网格细化迭代与仿真结果

1.3.3 超限元法(Transfinite Element Method)

根据端口的形状进行波导本征模的展开

端口场可以根据波导的本征模来展开 $$ \vec{E}=\sum_{i=1}^M\left(\alpha_i+\beta_i\right)\vec{e}_i\Rightarrow\beta=S\alpha $$

  • 每个模式可以看做是端口面的基函数,这些模式从本质上讲师端口面的基本解或者格林函数,所以超限元法相当精确。
  • 超限元法同样包括确切的边界条件
  • 通过激励第\(i^{th}\)的模式(\(a_j=\delta_{ij}\)),可以解决\(S\)矩阵的第\(i^{th}\)

1.3.4 DDM区域分解法

A. 一般DDM

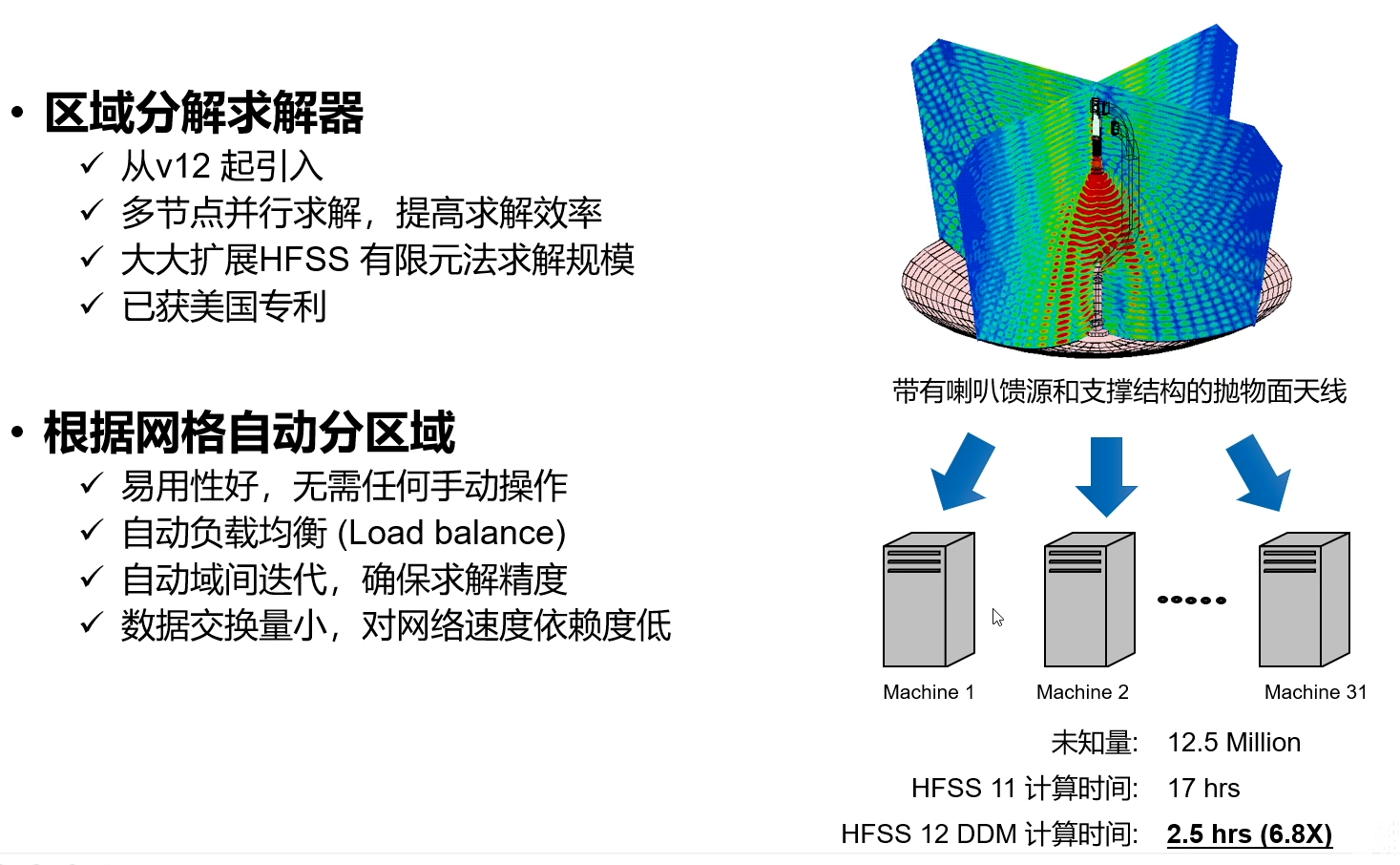

image-20251118231619263
图1.10 区域分解法
B. 采用DDM技术的混合算法
image-20251118231745429

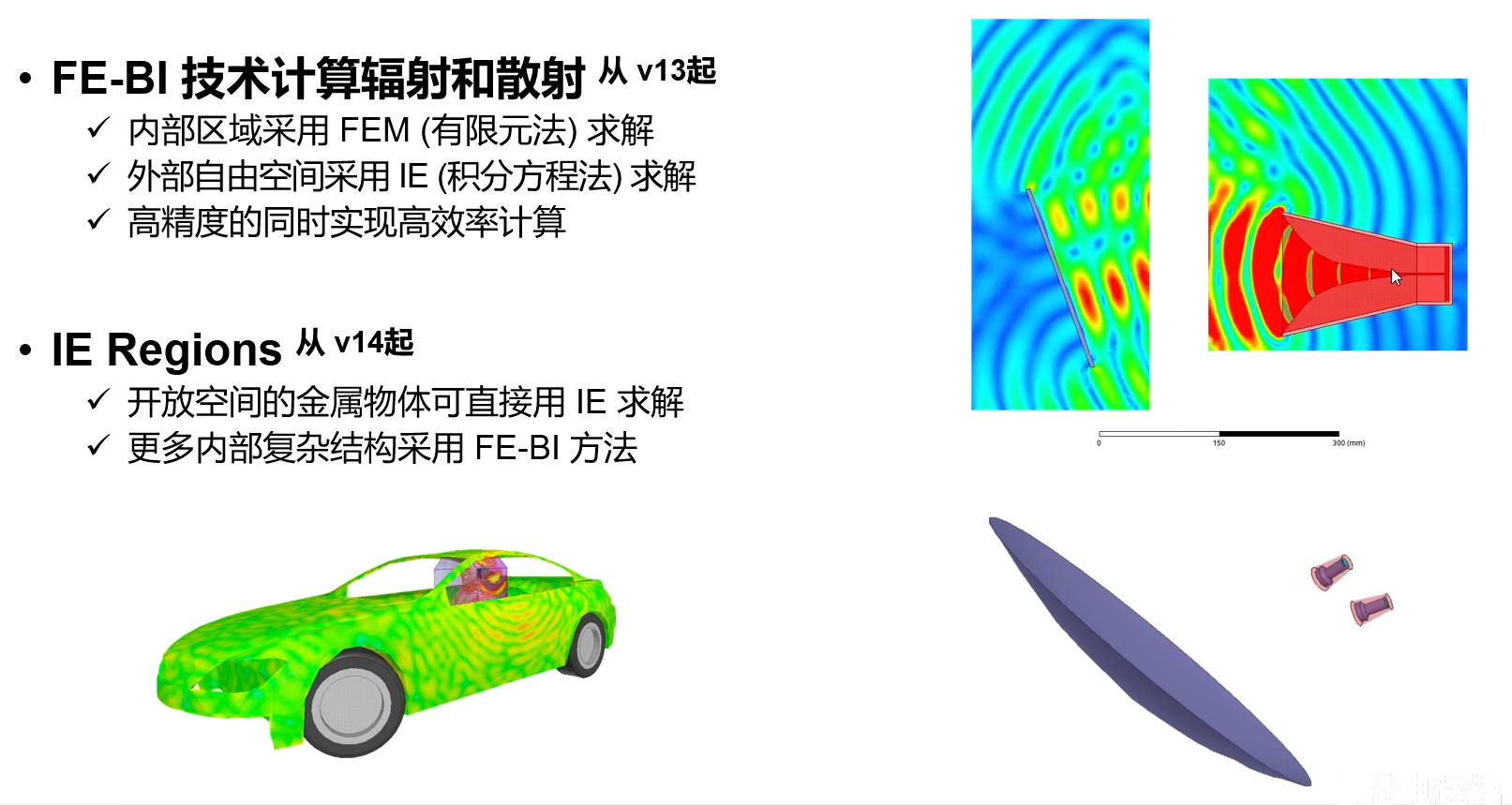

图1.11 FE-BI技术与IE Regions技术

从图中可以看出,虽然喇叭和反射面不在同一个空间中,但是通过FE-BI技术可以进行同时的高效率计算

进一步的,在下图中,只需要将需要高精度求解的喇叭用求解区域包裹住,将反射面设置为IE区域,直接进行仿真计算

C. 针对周期性结构的DDM技术
image-20251118232124376

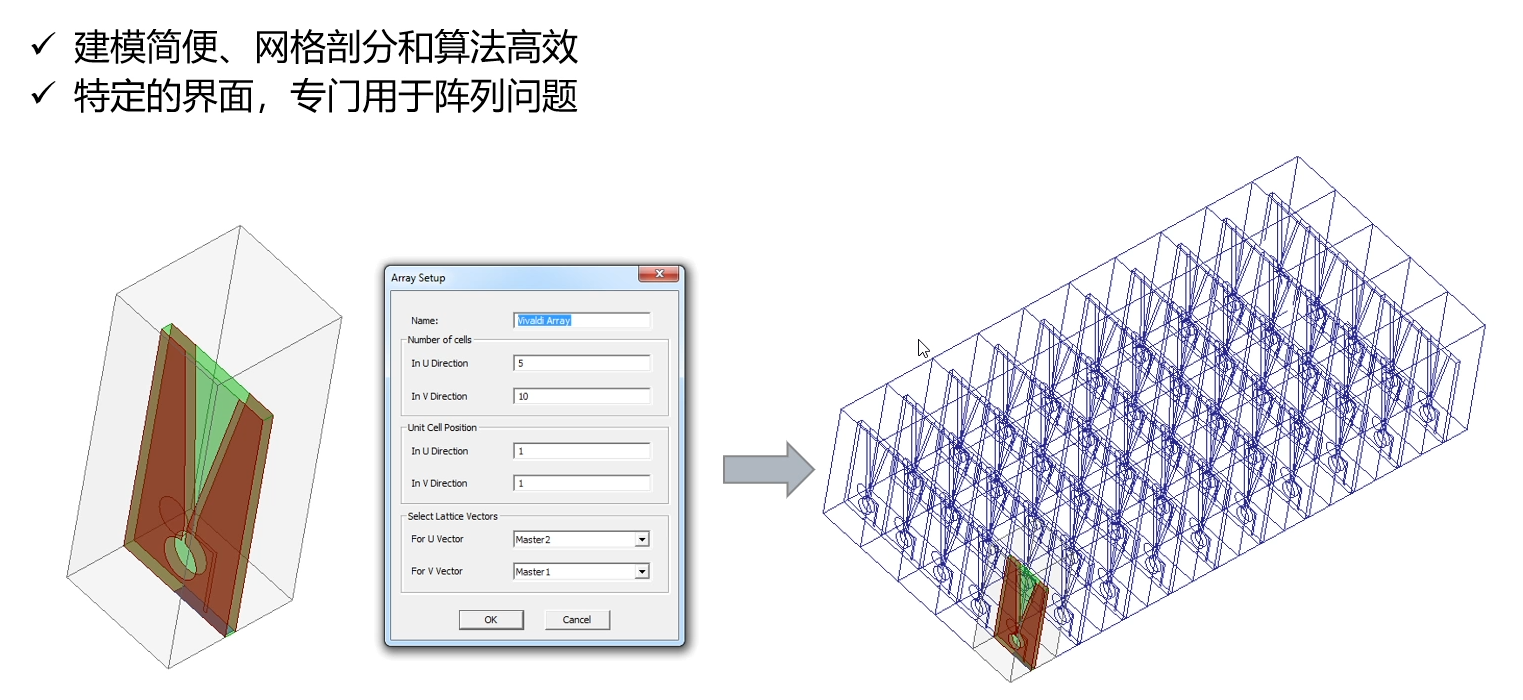

图1.12 基于周期性结构的DDM技术

求解一个单元,通过迭代将真实的其他单元(边缘的?中央的?)的场分布描述出来。可以考虑到边缘效应、耦合效应和加权效应等等等等。

1.3.5 Ansys SBR+Solver

  • 功能强大的电磁场工具
  • 能够帮助工程师确定在大型结构和区域中已经安装的天线的性能
  • 射线跟踪技术
  • 提供远场辐射图的速度远远超过传统FEA
  • 可以模拟多次反弹、边缘绕射和爬行波射线
  • 混合求解器技术
  • 在为大型区域设计或实现天线的时候,可以利用Ansys HFSS中集成的SBR+混合求解器技术获得更准确的解决方案
image-20251119001715472

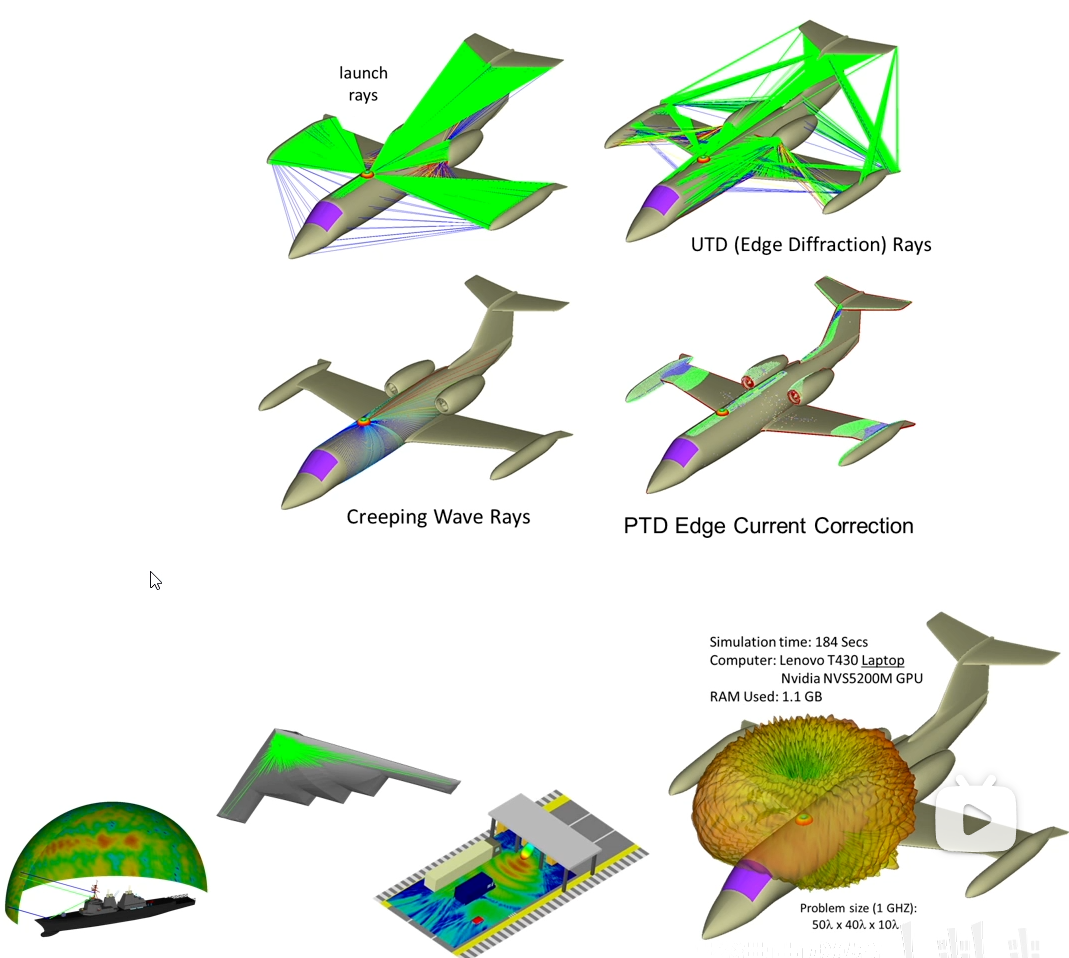

图1.13 各种波的示意图

1.3.6 其他重要技术

image-20251118231507908
图1.14 其他重要技术

1.4 HFSS的界面以及操作流程

1.4.1 ANSYS AEDT

  • HFSS任意三维结构的电磁场分析
  • HFSS 3D Layout
  • Maxwell 3D/2D
  • Q3D/Q2D Extractor
  • Circuit Simulation
image-20251119111642221

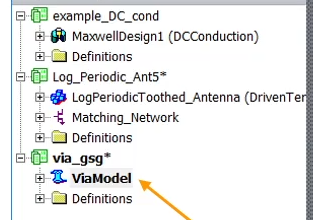

图1.15 不同类型文件的图标

1.4.2 三个基本界面

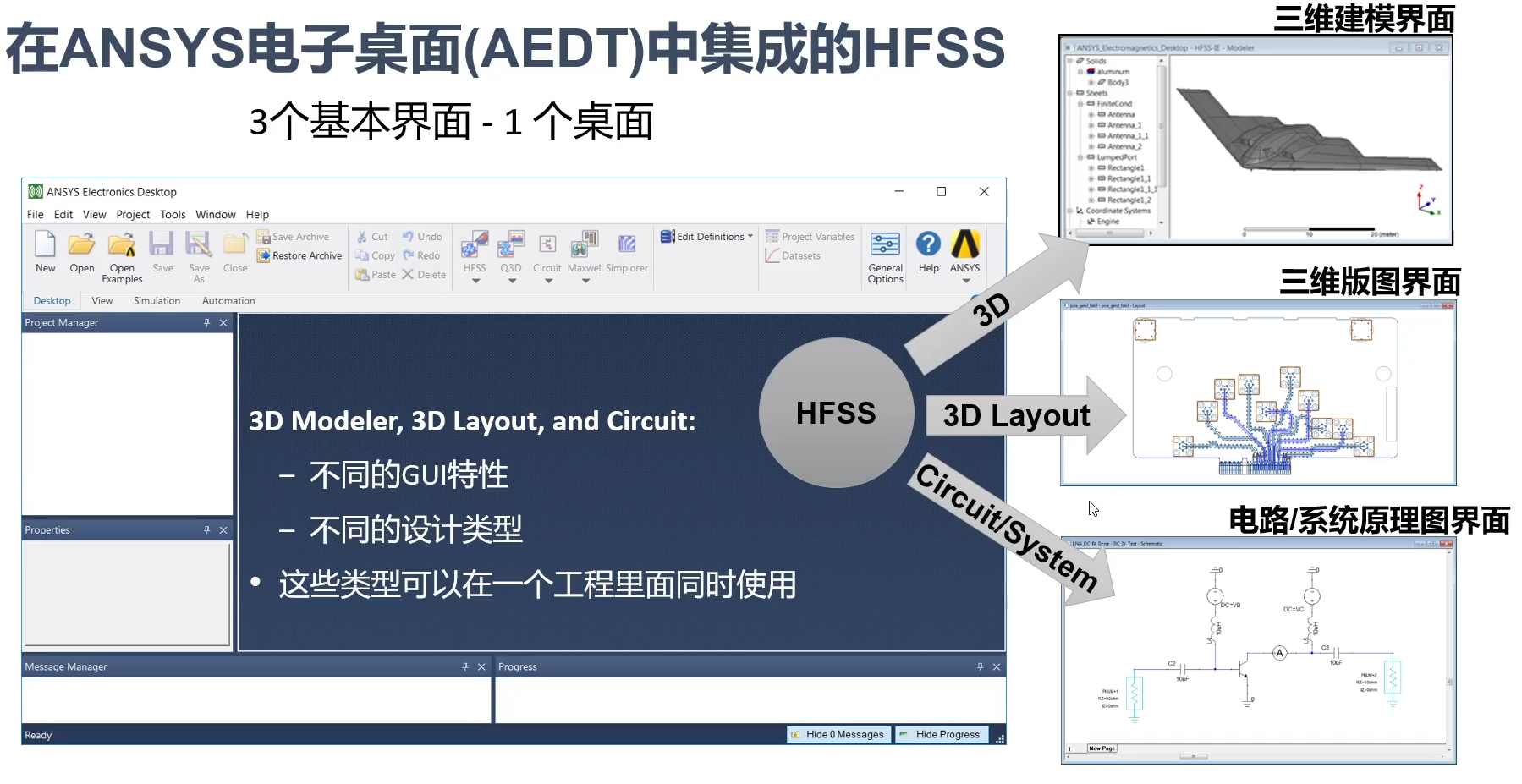

image-20251119111853369
图1.16 3个基本界面

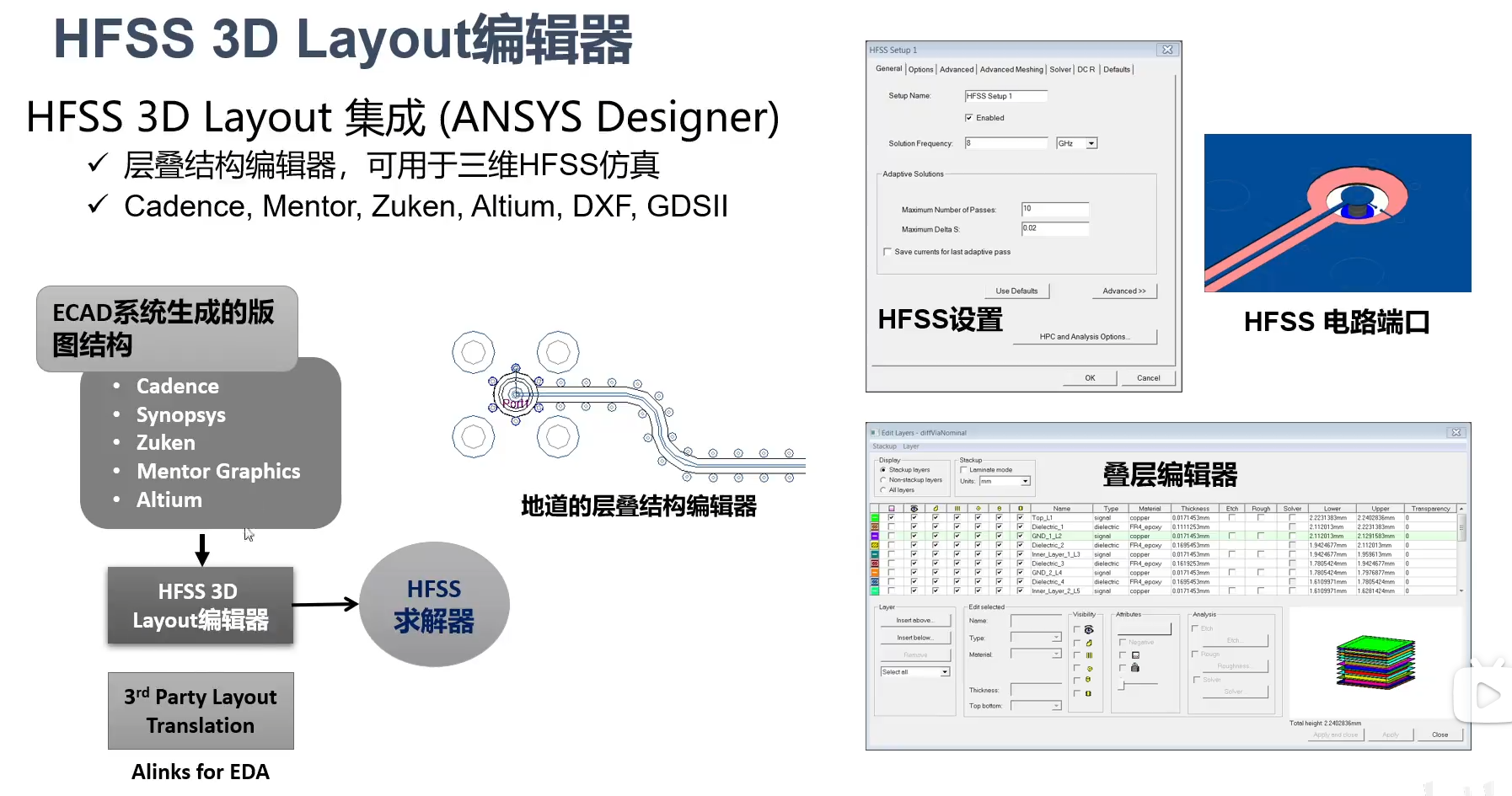

3D Layout 编辑器
image-20251119112526649
图1.17 3D Layout编辑器

1.4.3 HFSS的电磁仿真工作流程

image-20251119112756159

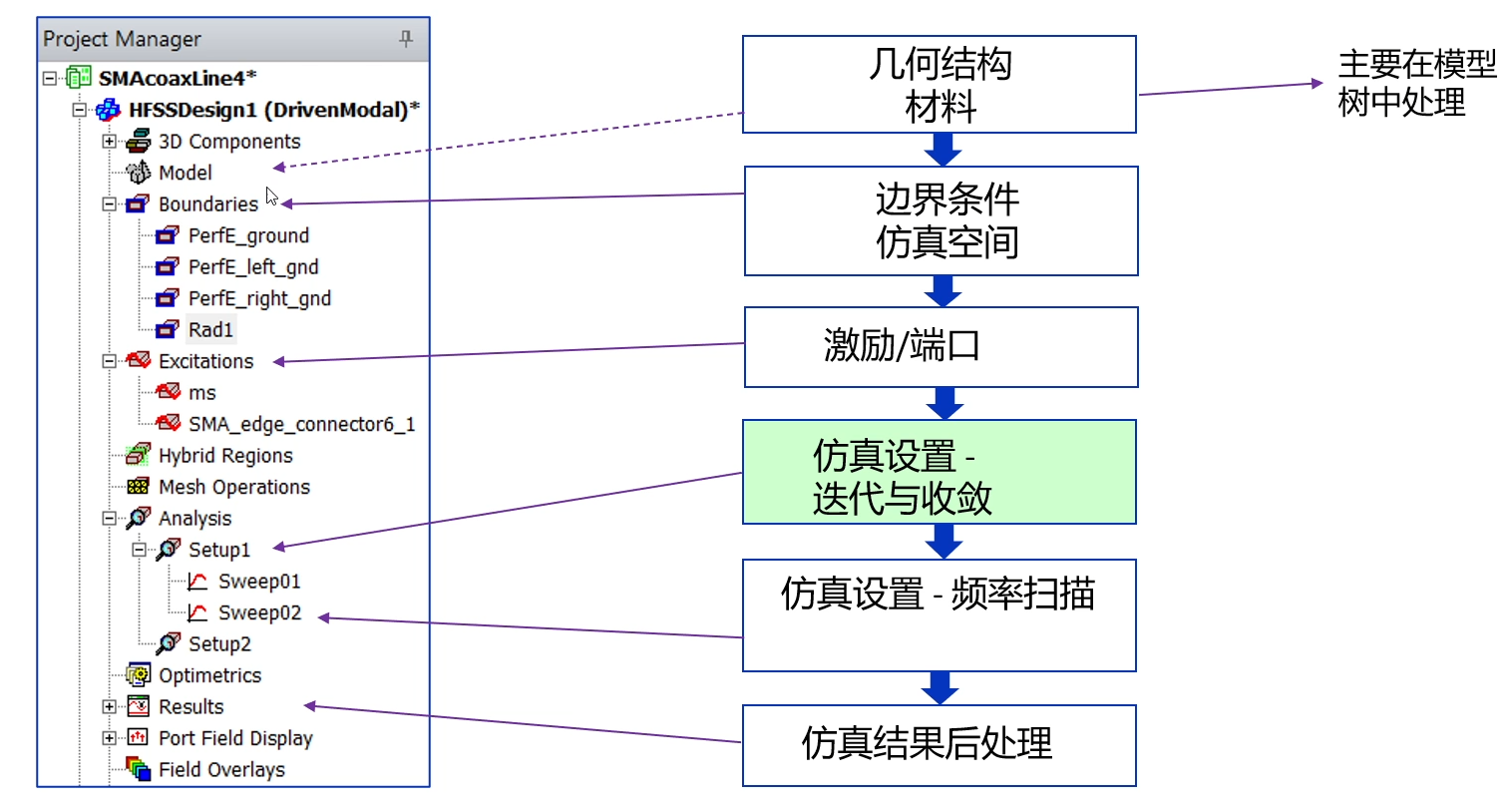

图1.18 HFSS工程管理器对应电磁仿真工作流程
image-20251119113008349

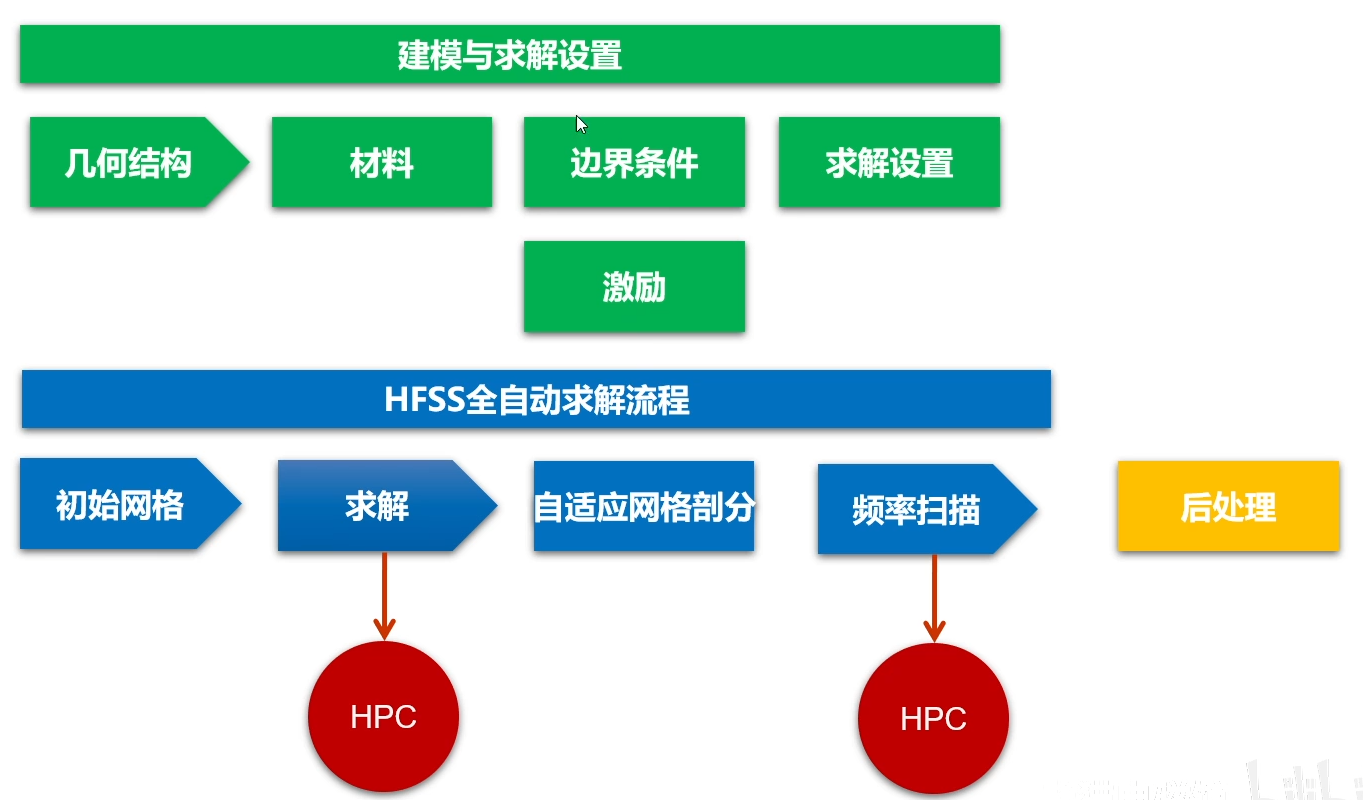

图1.19 HFSS仿真流程
HFSS自动求解过程
image-20251119113405950

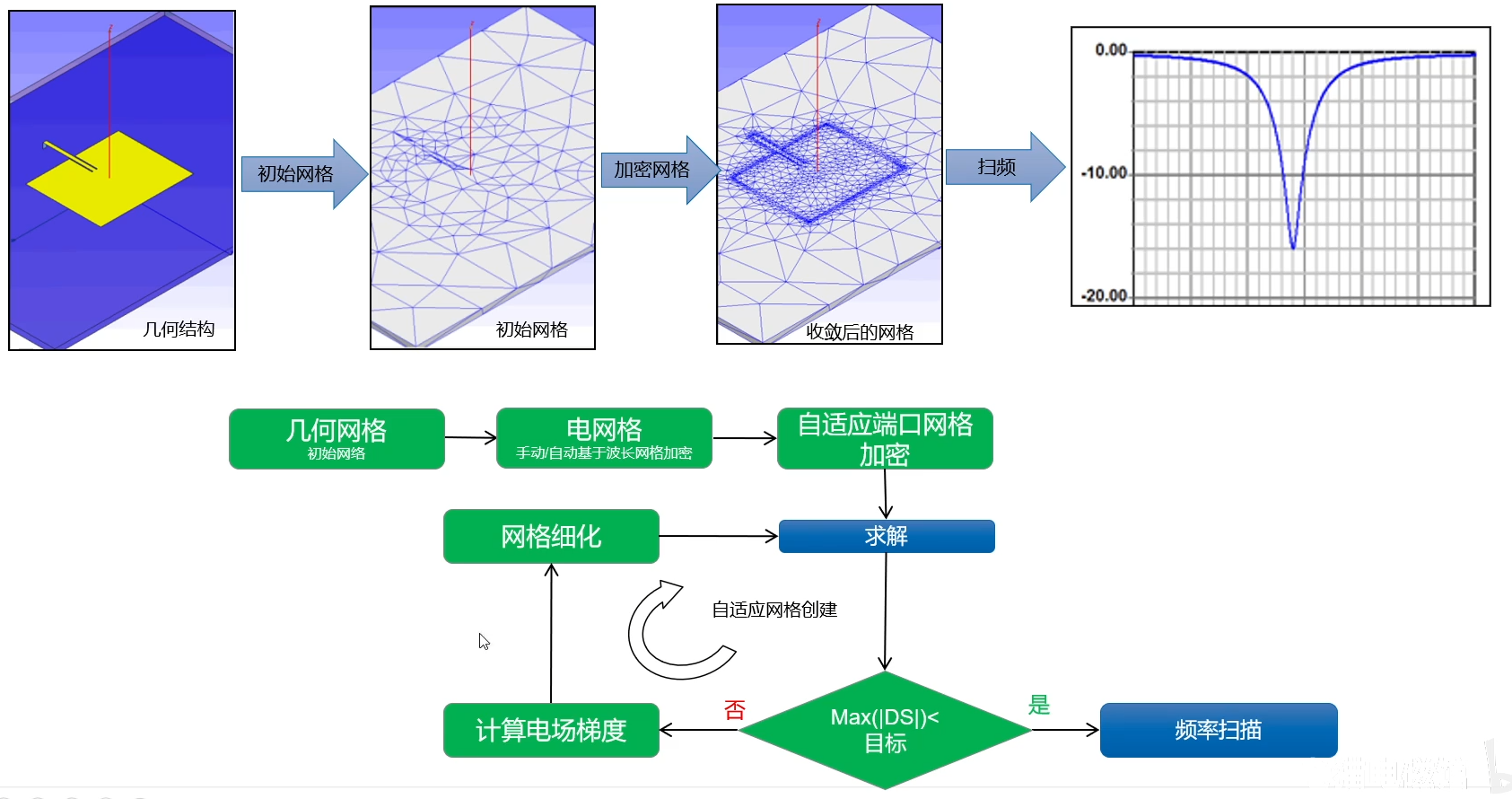

图1.20 自动求解过程

第二章 模型与网络

2.1 HFSS中的建模与模型处理

2.1.1 建模环境、过程及工具介绍与演示

A. HFSS建模器中的三维物体

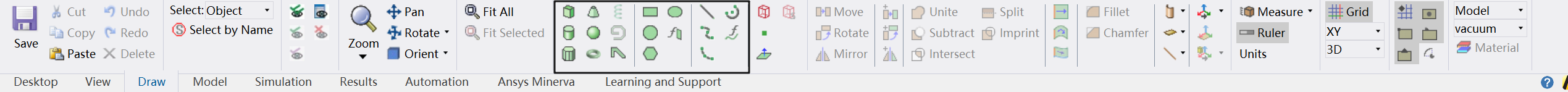

image-20251119114221103
图2.1 几种实体的绘制

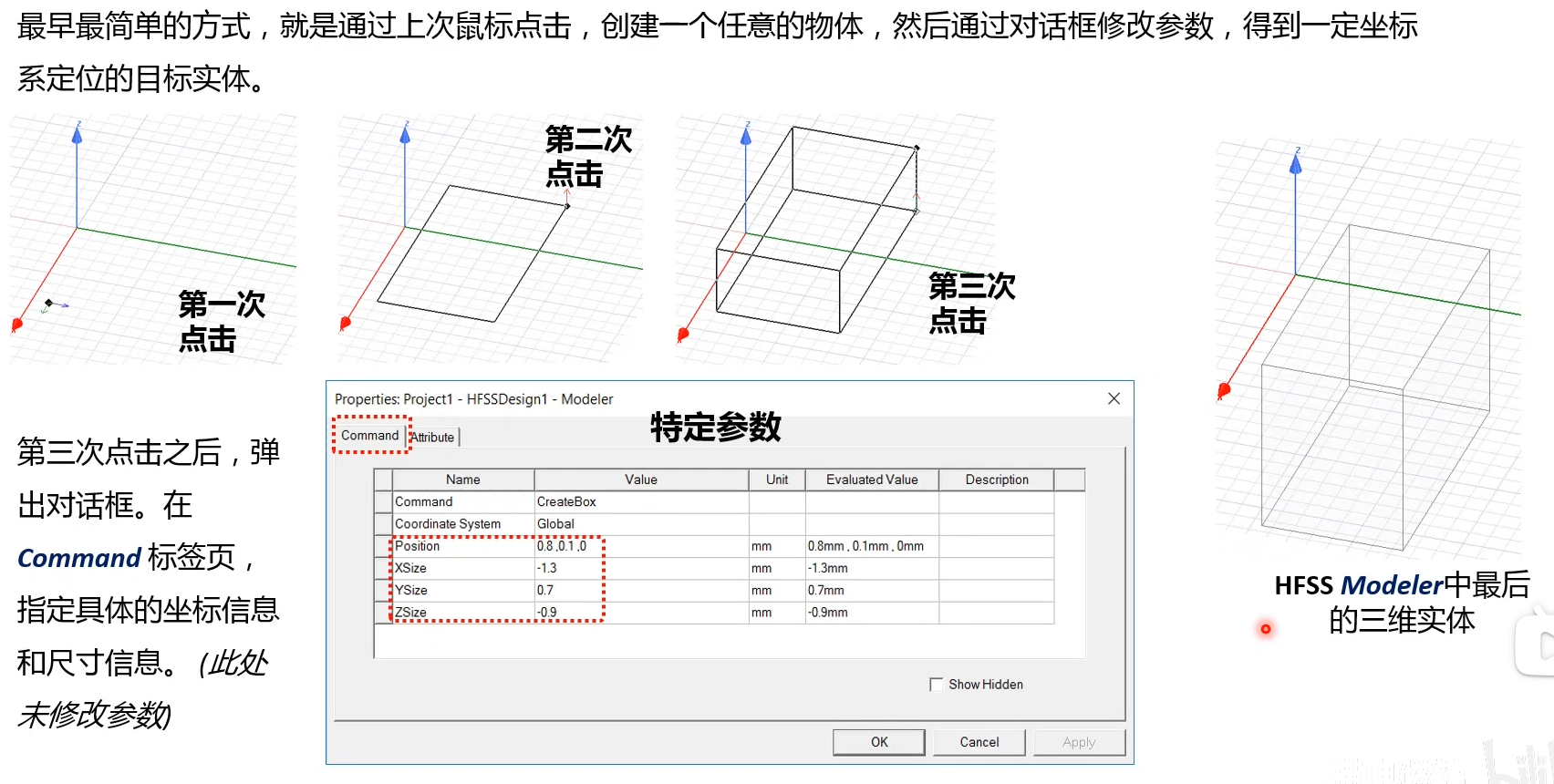

image-20251119114103686
图2.2 三维实体的基本绘制方法

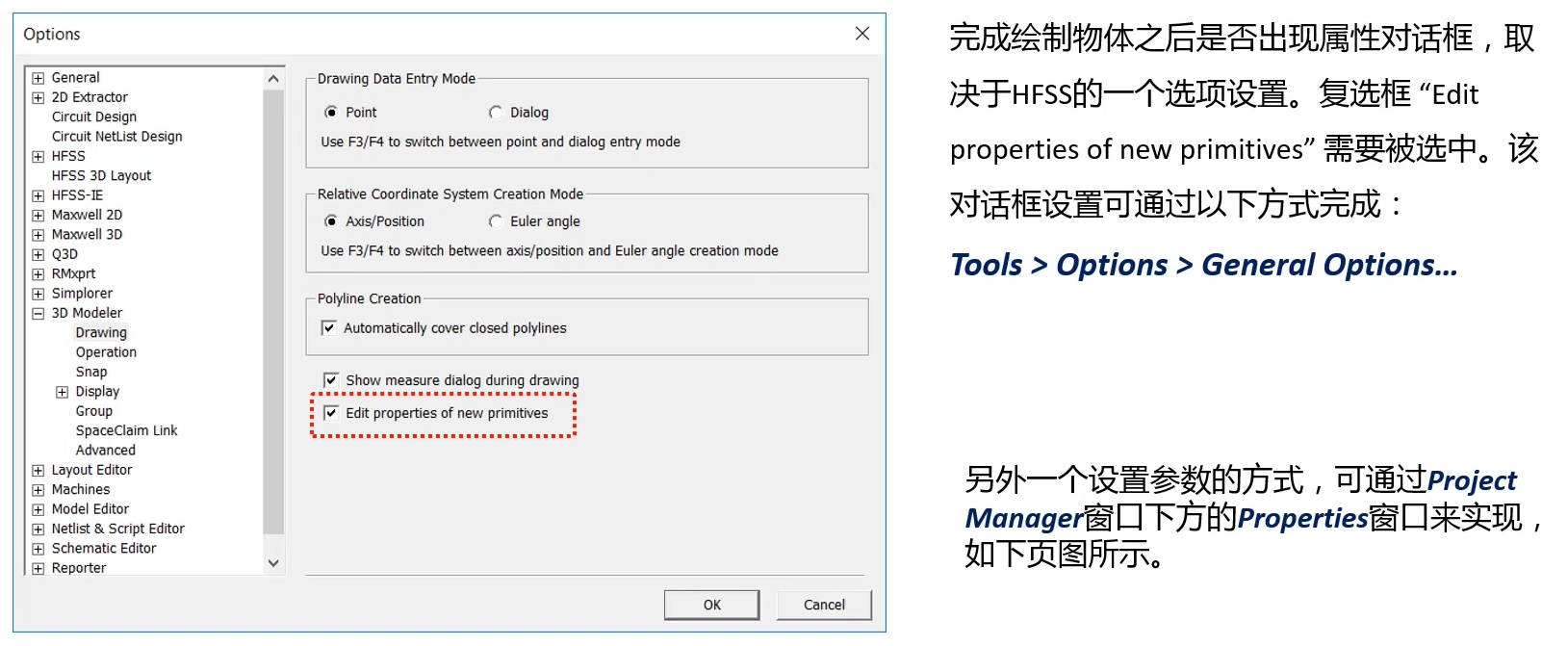

???note “几何属性对话框不出现?” 如果在上面的步骤中,完成三维实体的绘制后,没有弹出几何属性对话框?

image-20251119114419355
图2.3 调出几何属性对话框的操作

B. Boolean 操作以及空间位置变换

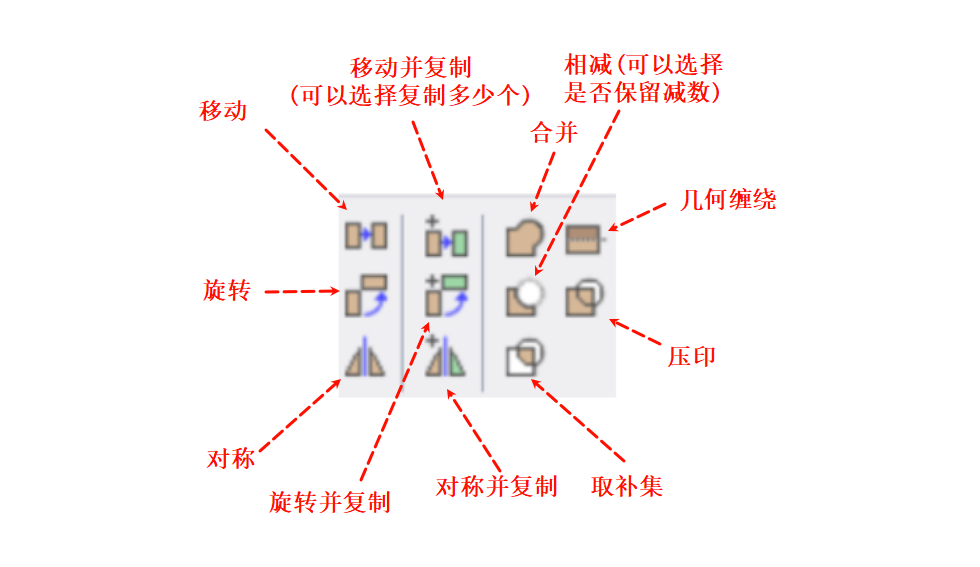

image-20260110175752026
图2.4 Boolean操作与空间位置变换

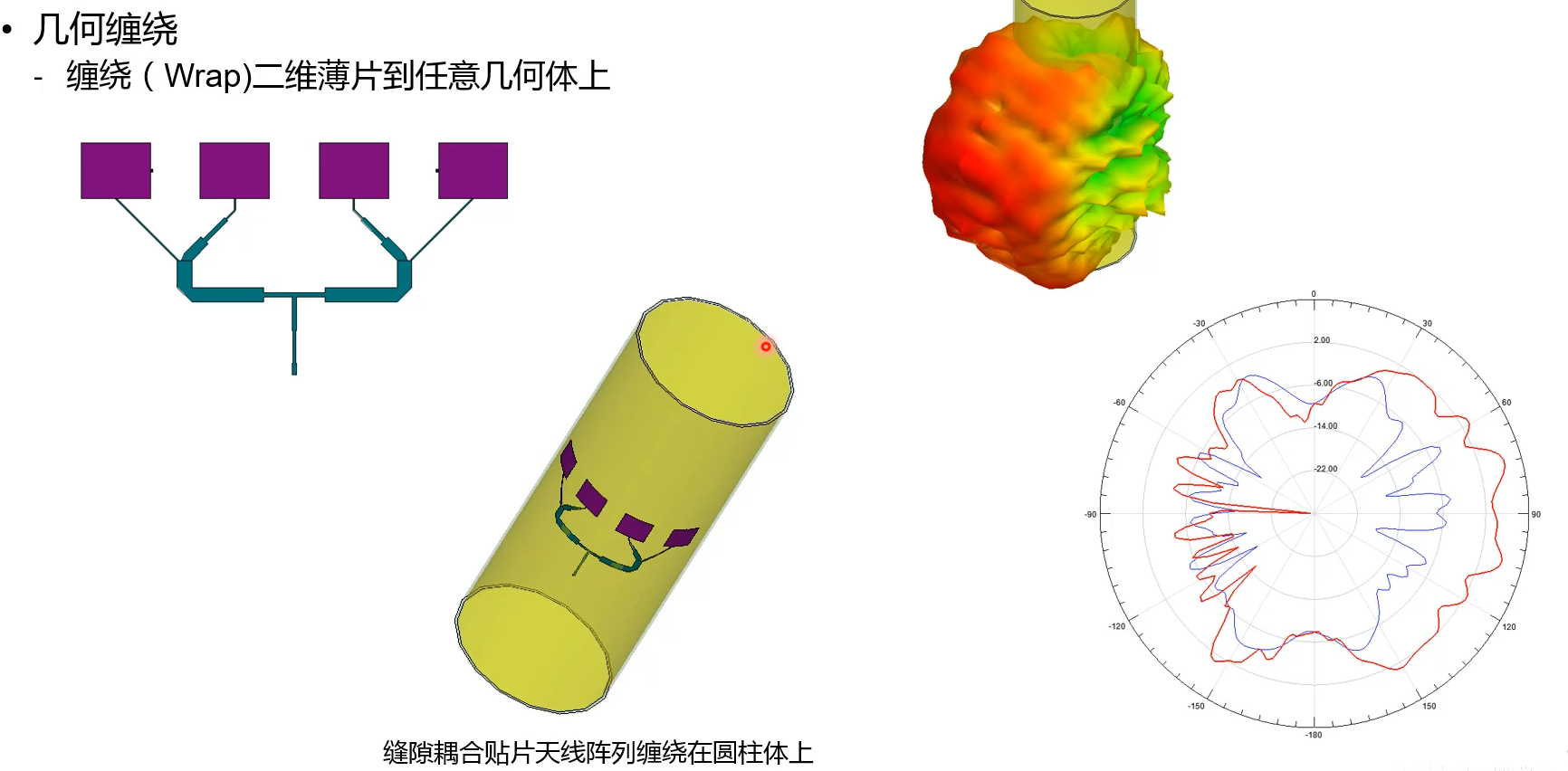

几何缠绕

image-20260110175912134
图2.5 几何缠绕

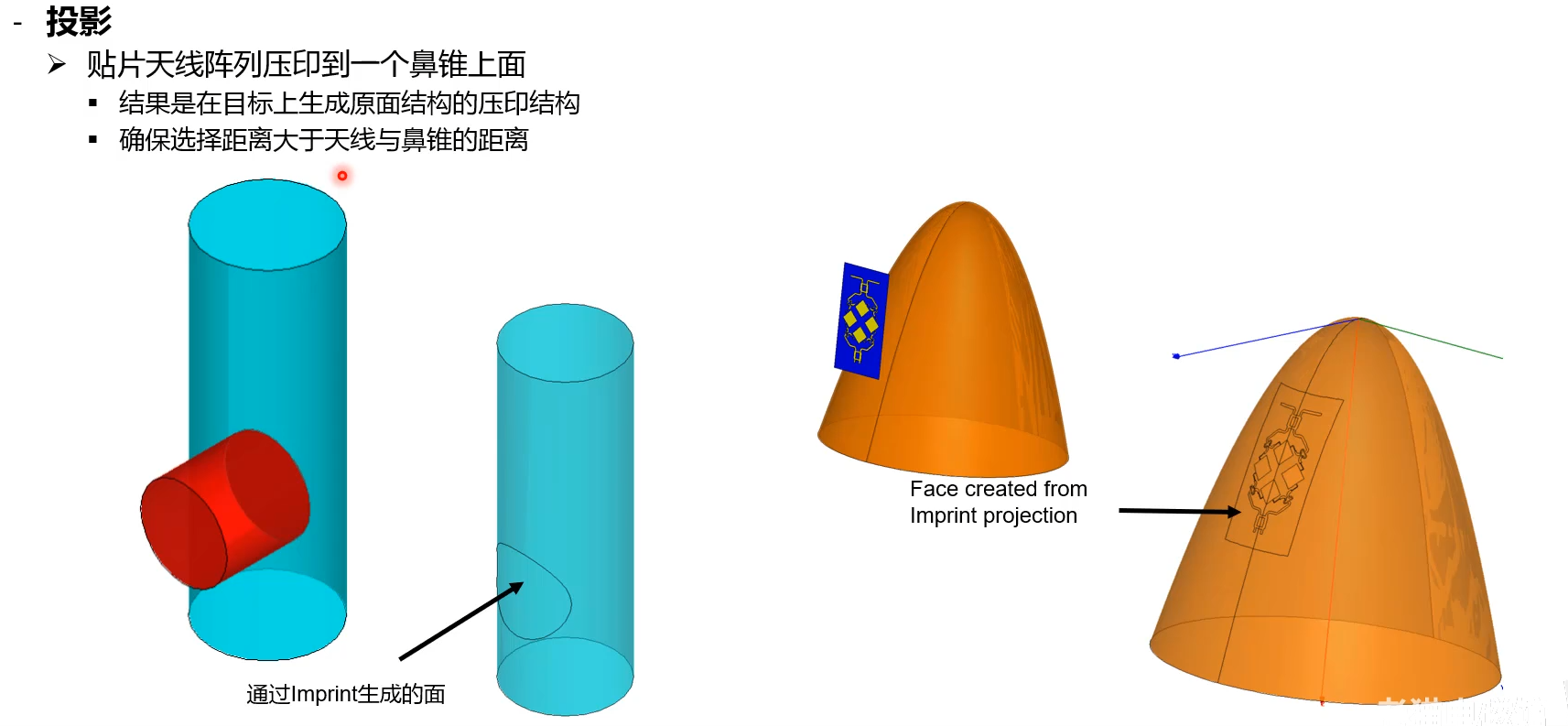

压印

image-20260110175838525
图2.6 压印
C. 实体交叠
image-20260110180038091
图2.7 实体交叠

2.1.2 模型导入与修复

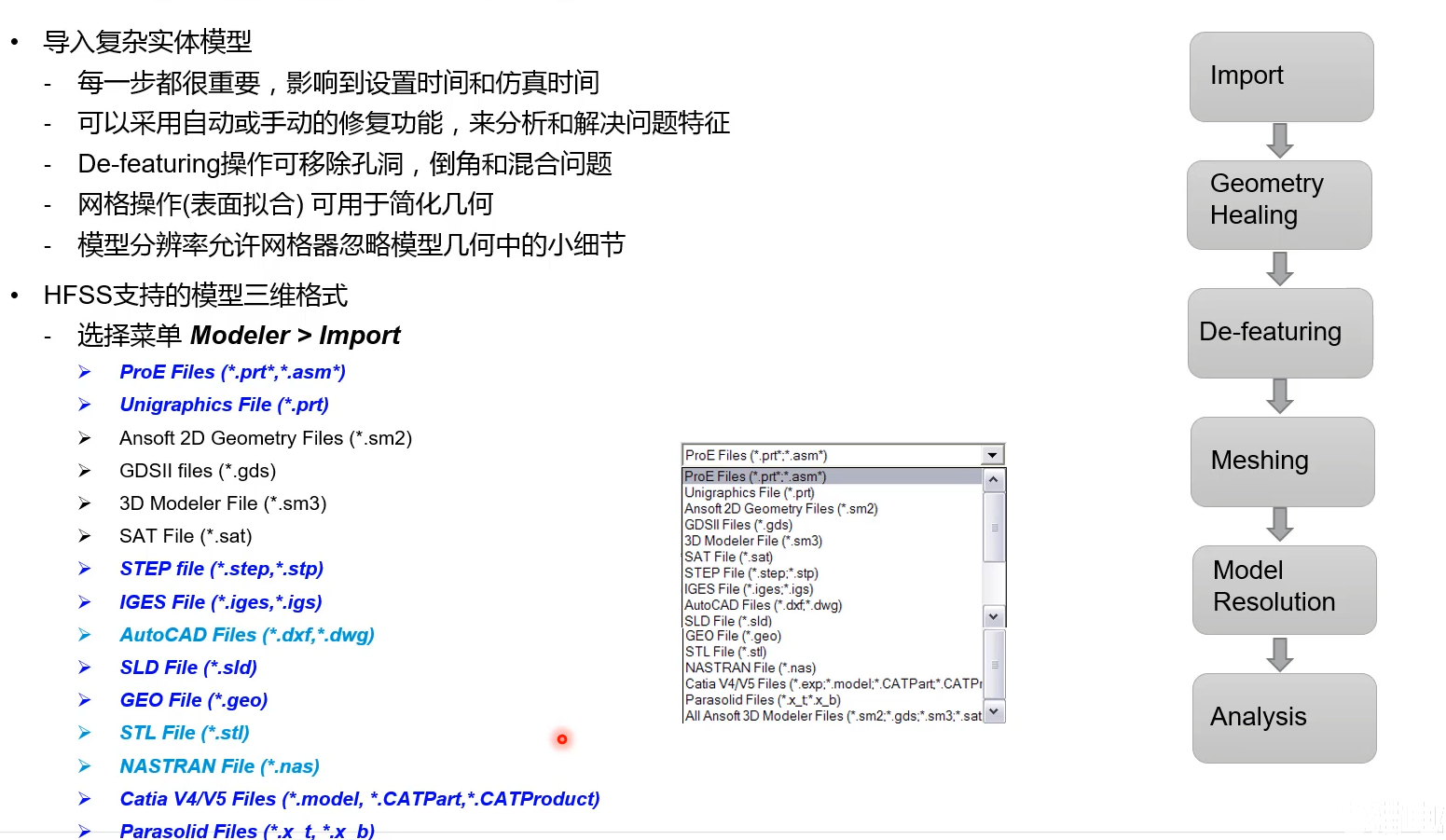

image-20260114175929943
图2.8 模型导入流程
A. 导入几何

导入的几何模型通常是没有参数化的,如果需要进行参数化,可以用下面的方式:

  • 长度参数化、半径参数化

  • 按住Ctrl按键,选择需要参数化的表面,

  • 在菜单项目 Modeler>Surface>Move Faces > Along Normal
  • 在弹出的窗口中输入变量的名称和变量值
B. 修复导入几何
image-20260123232139727
图2.9 几何修复
  • 修复和缝合示例

  • 菜单Modeler > Model Analysis > Heal

  • 如果一个零件中的两个边缘不接触,修复将尝试扩展表面边缘以使其接触
  • 一些间隙无法通过愈合修复,缝合应用于扰乱表面将边缘连接到一起
image-20260123232638772
图2.10 Heal Config

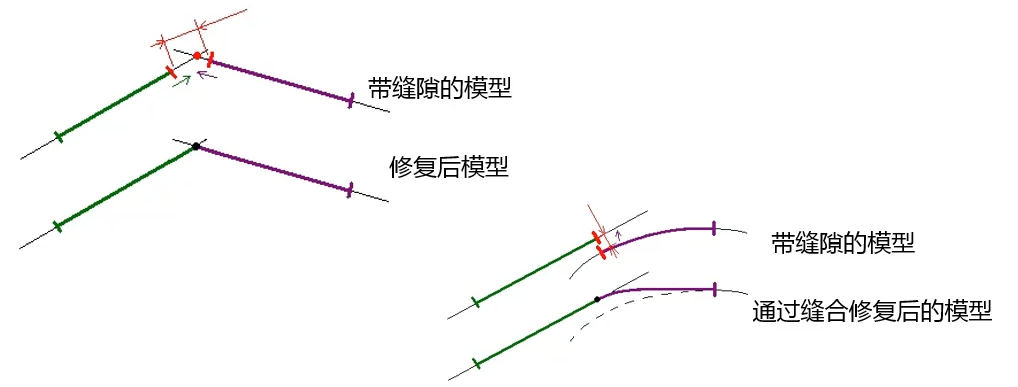

image-20260123232710012
图2.11 修复效果
  • 可以通过调整stitching和tighten gaps来设置修复容限

2.2 参数化建模

建模的时候输入变量,从而编辑变量值以更新模型对象。这样可以有效地修改复杂模型。

2.2.1 基于公式的几何

  • 任何可以用三维方程描述的线或面都可以画出来
  • 创建参数化方程或参数化曲面
  • 通过以下路径实现:Draw> Equation Based Curve and Draw> Equation Based Surface

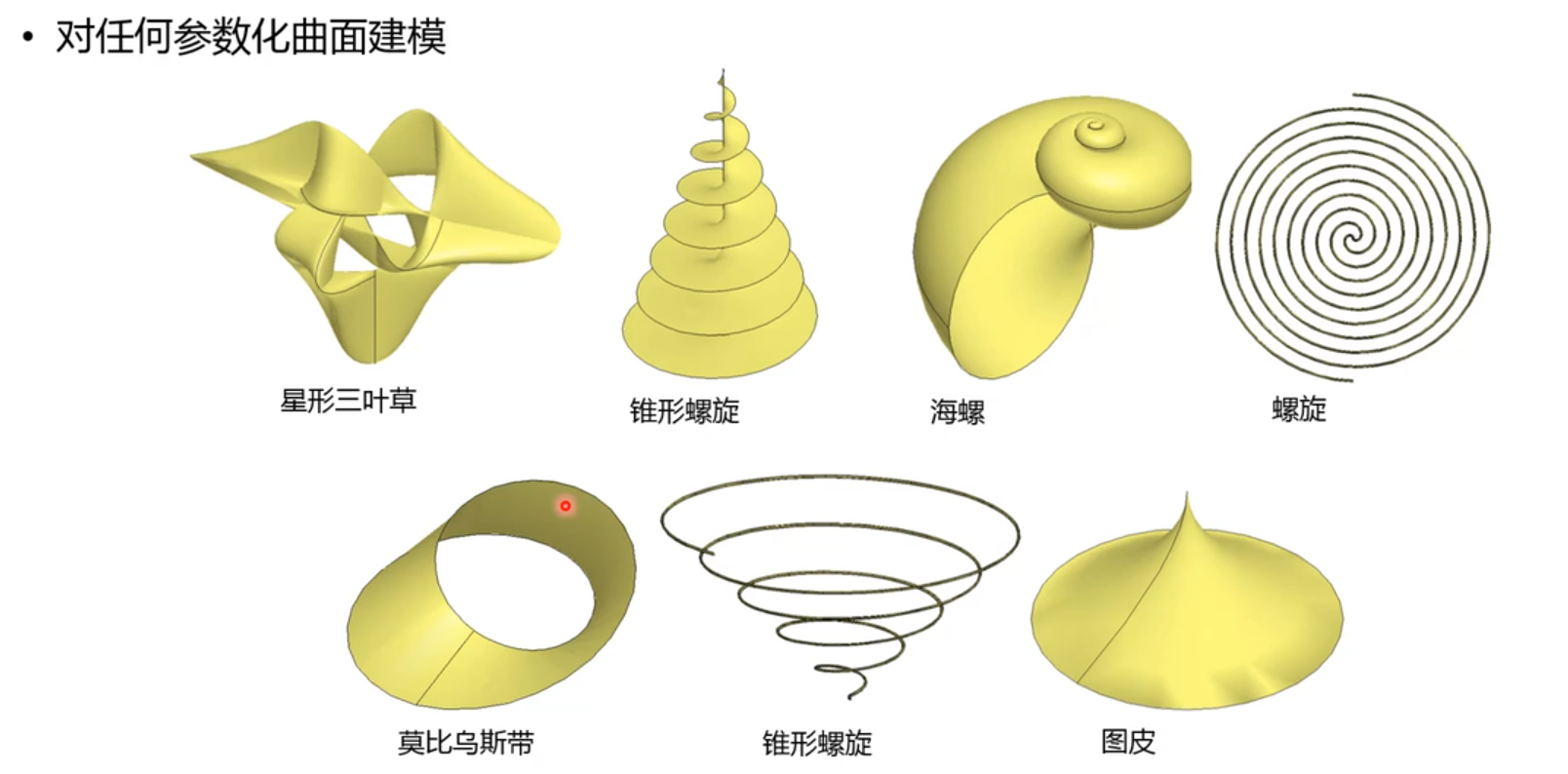

image-20260101181339913
图2.12 各种曲面建模

2.2.2 脚本建立几何体

  • VB脚本,Java脚本和Python脚本可用于生成复杂的几何
  • 通过菜单路径实现:Tools> Run Script
  • 脚本可以通过对话框或者硬件码的输入获取所需的参数信息
image-20260101182239691

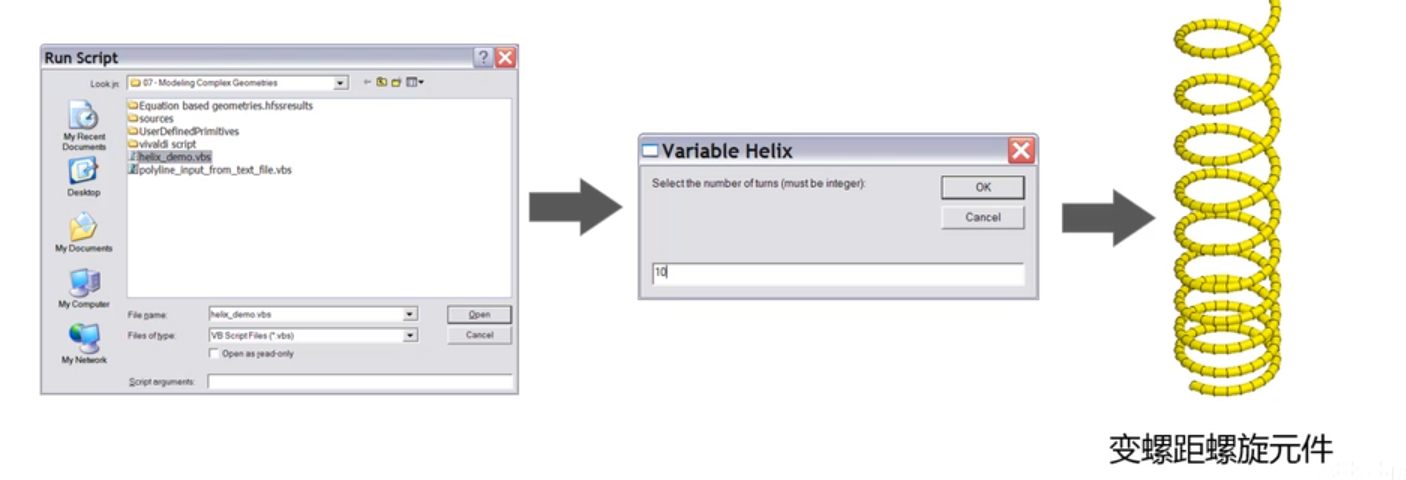

图2.13 通过脚本建立几何体

2.3 HFSS中的网格技术

image-20260124132014690

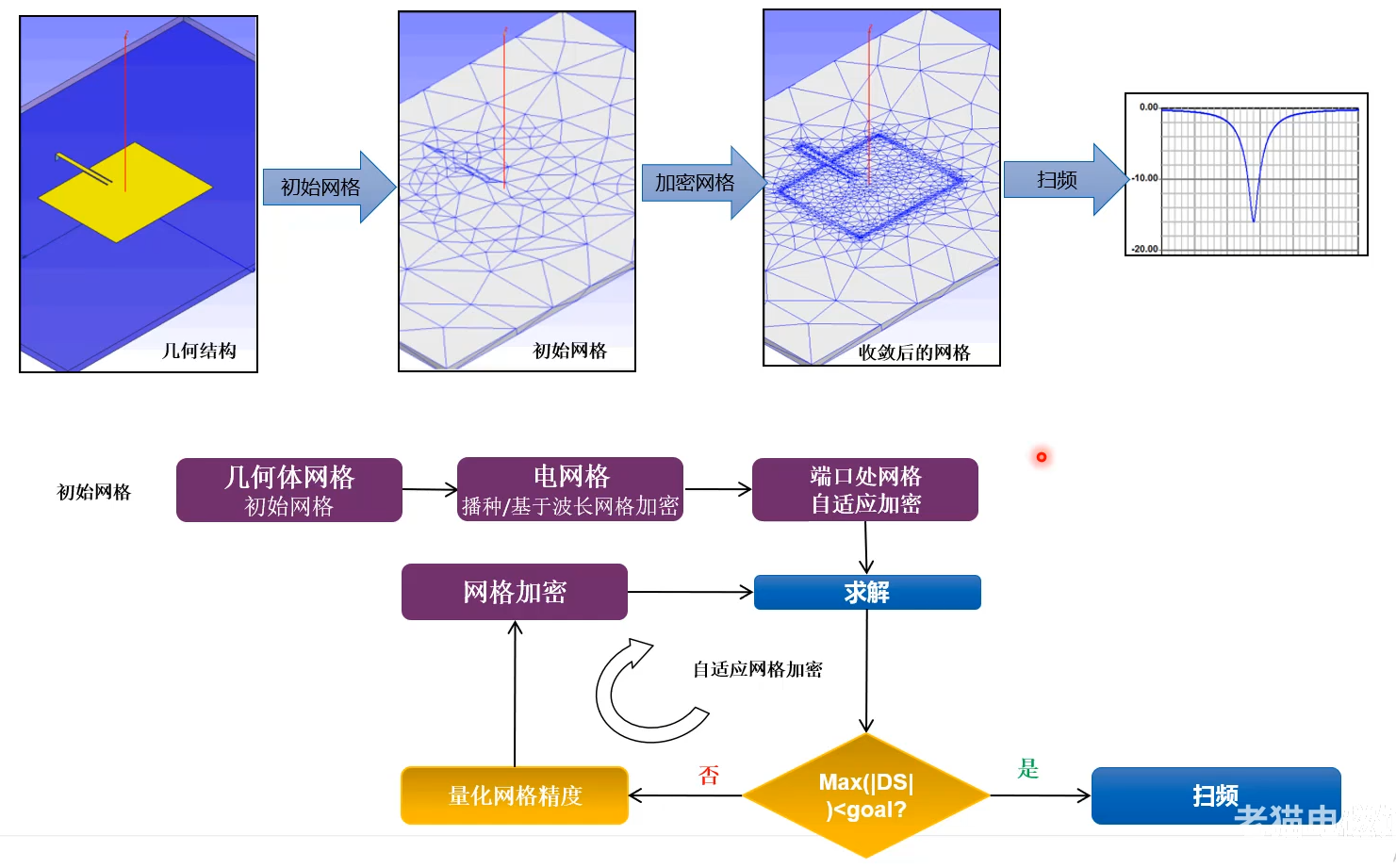

图2.14 网格剖分的整体过程

2.3.1 HFSS网格剖分

A. HFSS的自适应剖分
  • 生成几何体共型的四面体网格,加密网格的尺寸小于用户的设定值
  • 采用迭代算法求解模型的场,并智能化细化网格,直到S参数收敛误差小于用户规定的门限值,Max Delta S
  • 用户自定义频率即进行自适应网格剖分的频率
  • 每步求解后,对四面体单元按照满足麦克斯韦方程的精度进行分级
  • 用户自定义每步进行的自适应加密的网格的比例(默认为30%)
B. 初始网格概述
image-20260124133604928

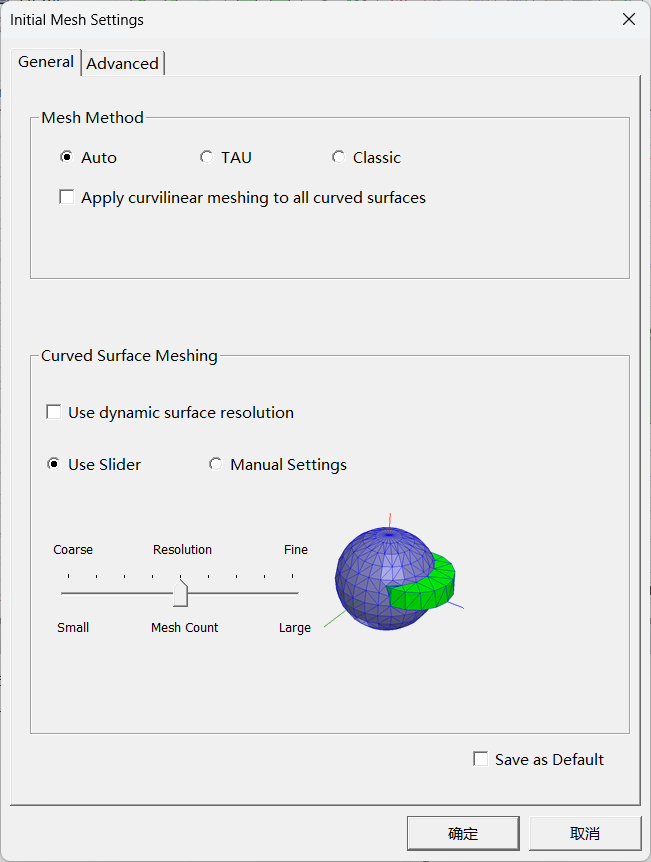

图2.15 网格剖分方法初始化

TAU网格:对导入的几何体比较有效,可以用于自动改善和修复,对模型进行从体到面的分析,通常效率较高

Classic网格:HFSS 3D Layout的默认选项,对模型进行从面到体的分割,效率较低

Note

通过调整滑块,可以手动调节剖分网格的疏密程度

C. 自适应端口细化

端口处采用二维有限元本征模求解,通过自适应迭代来确定激励的特征阻抗和传播常数,自适应端口求解是初始网格生成过程的一部分,需要将在端口上得网格和三维求解域内的网格对齐。

2.3.2 相关网格求解

image-20260124135202780
图2.16 网格求解过程
A. 相关求解

Note

用于多频段求解,基于第一个求解后的网格,自适应求解第二个频点

image-20260124135525205
图2.17 相关求解的设置

2024R2(或之前)已经将相关求解的设置集成到单个求解中,在Solution Frequency中选择多频点进行求解,或者使用宽带仿真

第三章 材料与边界条件

第四章 激励与求解

第五章 算法与使用

第六章 后处理

第七章 优化与提速

第八章 场路协同实例

第九章 PYaedt

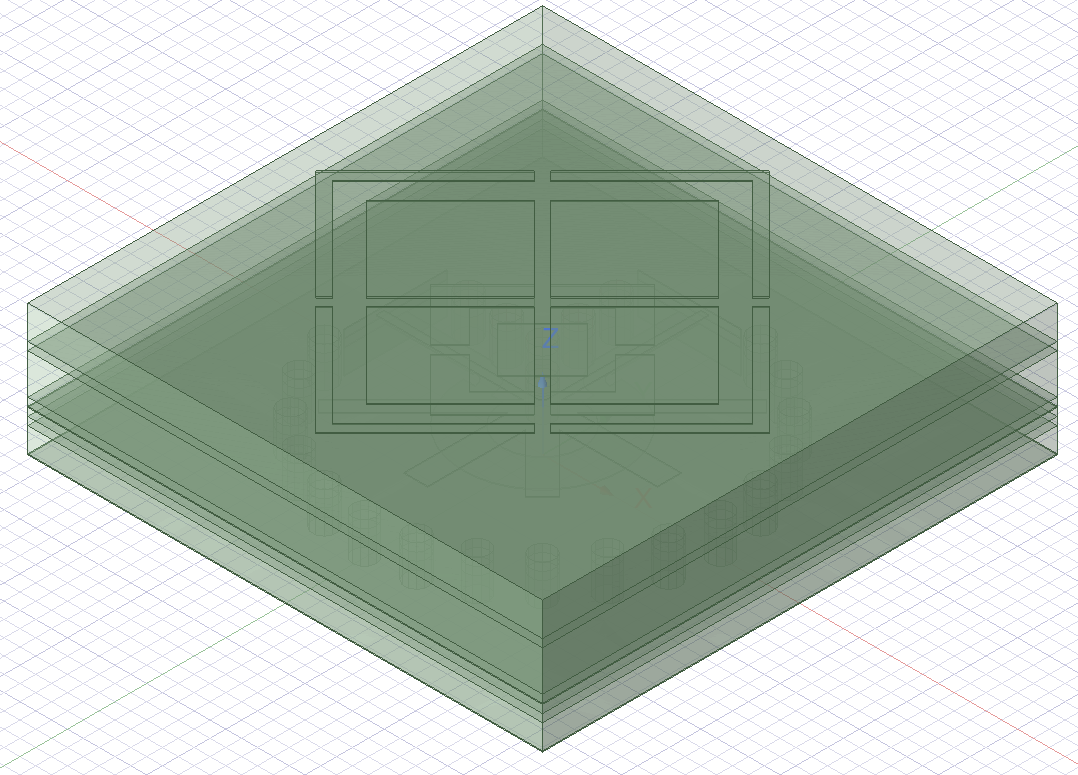

实例1 KKa Antenna Unit

image-20260204190813517

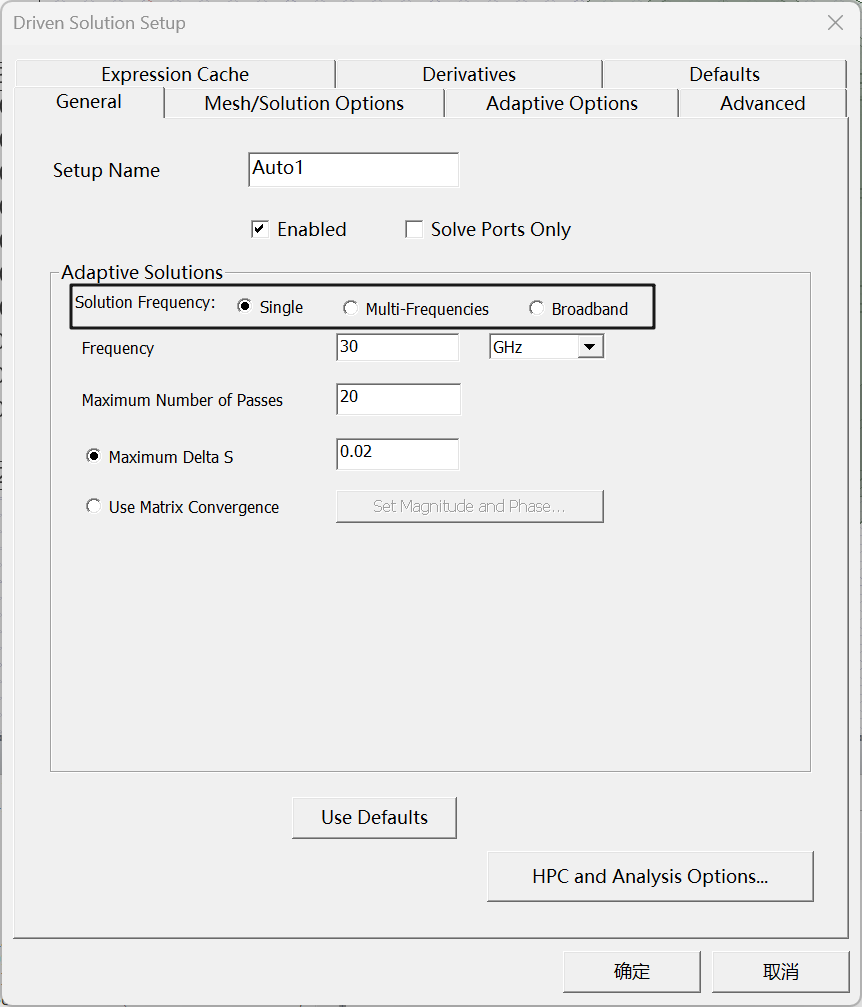

Adaptive Solutions

image-20260204182338314

Time

Solution Frequency Type Frequency Start Time End Time Solve Elements \(\Delta\)S Time
Single 30GHz 06:18pm 06:28pm 76112 0.014 10min
Multi-Freq 19.7,29.1GHz 06:01pm 06:14pm 76491 0.017 13min
Broadband 19.7,29.1GHz 06:46pm 07:01pm 77087 0.018 15min

S Parameter

image-20260204191636128

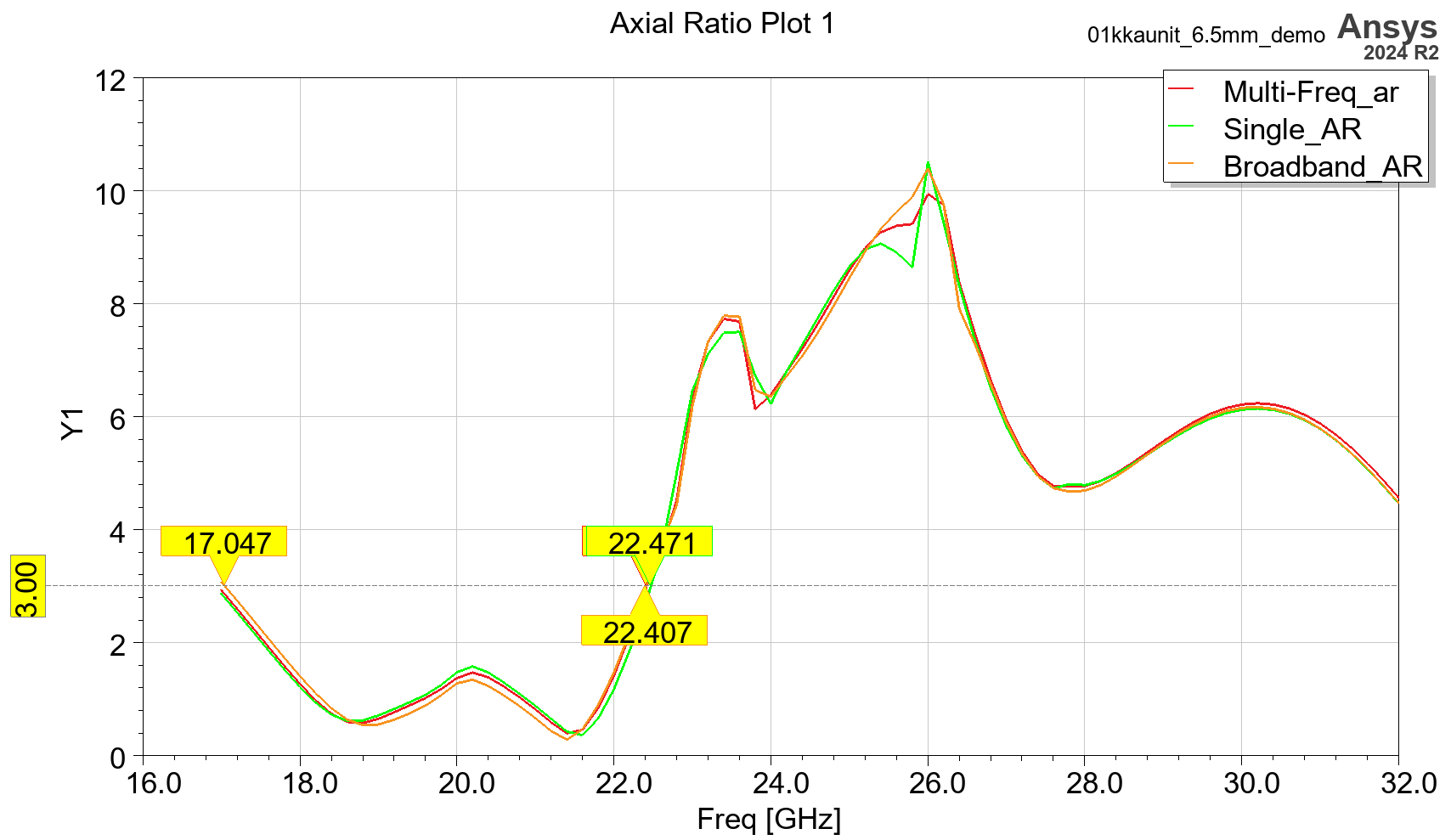

Axial Ratio

image-20260204191704738

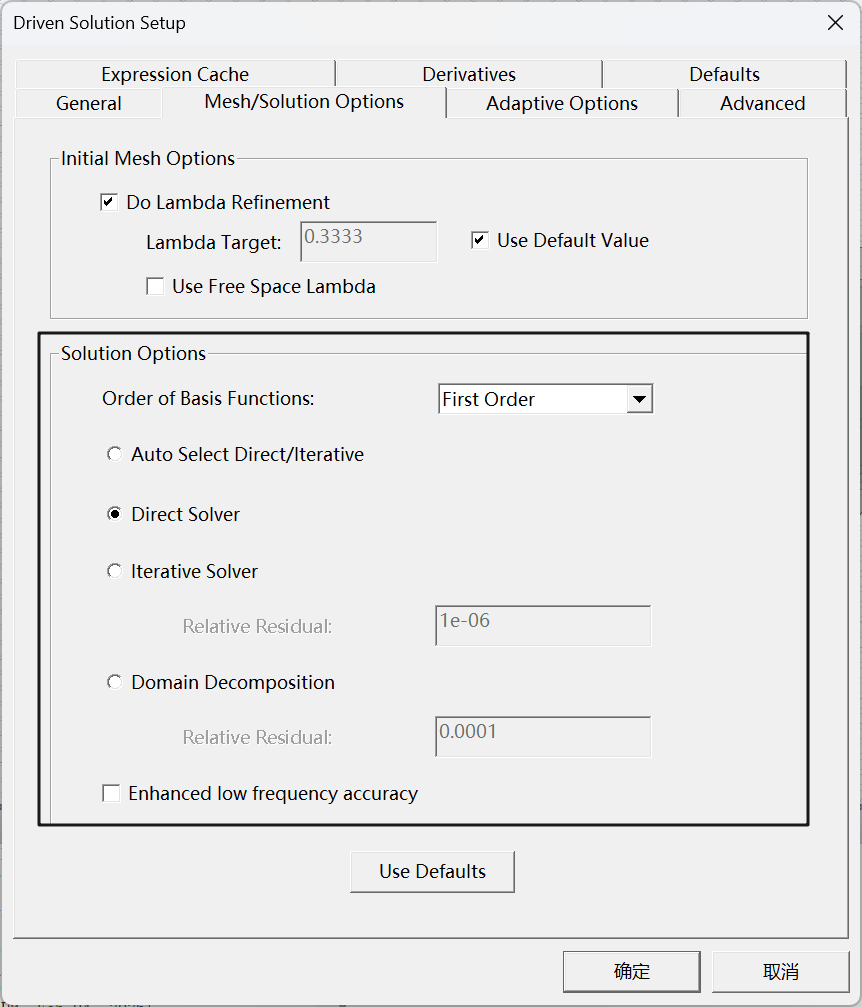

Solution Options

image-20260204193329299

Time

Solution Type Frequency Start Time End Time Solve Elements Others \(\Delta\)S Time
Direct Solver Single(30GHz) 07:19pm 07:29pm 76112 First Order 0.014 10min
Iterative Solver Single(30GHz) 07:41pm 07:46pm 75329 1e-06
(Residual)
0.016 5min
Domain Decomposition 19.7,29.1GHz 09:22pm 09:49pm 93257 0.011 15min

实例2 KKa Antenna Array

3D Components & Full Wave

3D Component

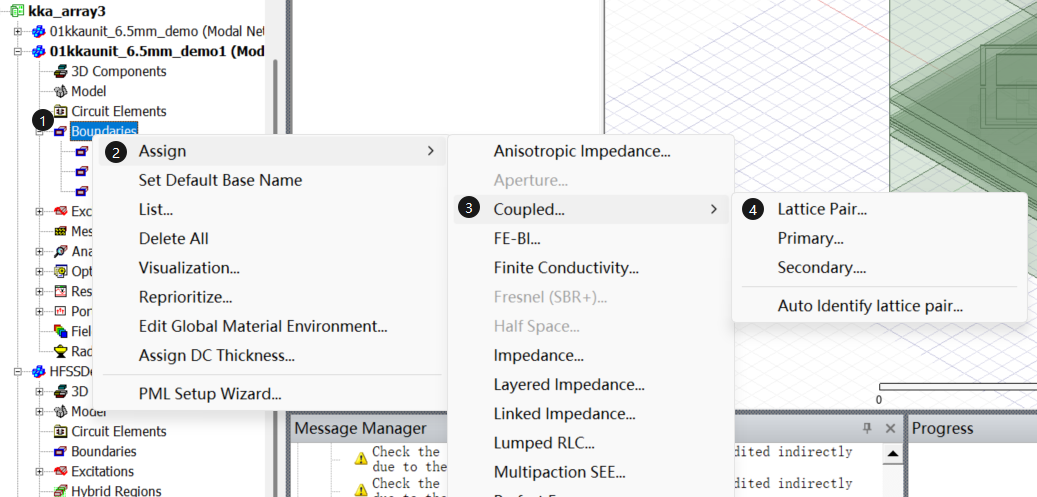

Step1 设置周期边界与辐射边界

image-20260205223735981
image-20260205223824798

Step2 创建3D Component

选中所有Model,在Model中点击Create 3D Component

image-20260205224148900

Step3 新建项目 设置Solution Type为HFSS with Hybrid and Arrays,并导入到工程文件中

注意要去掉Auto-Open Region

Step4 在工程树的Model上右键,点击Create Array

如果Create Array 无法点击,检查:

  1. 3D Component是否设置了辐射边界和周期边界
  2. Solution Type 是否为 HFSS with Hybrid and Arrays 模式
image-20260205224727287
  • Size: 阵列行列的个数
  • Padding Cells: 周围的哑元数量

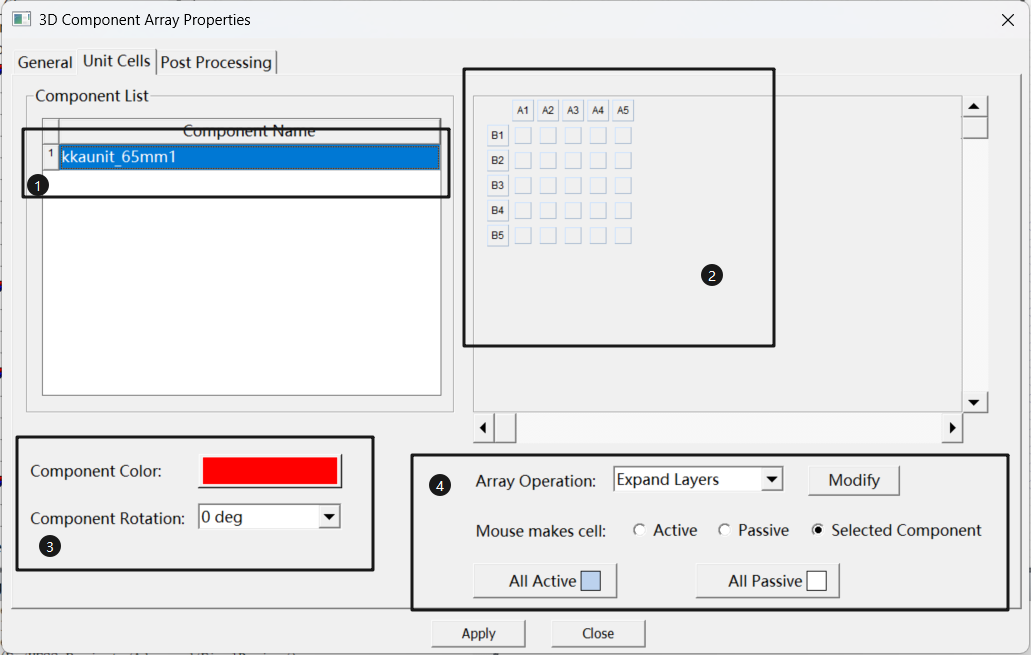

image-20260205225058235

在1区中选择工程中存在的3D Component组件,选中以后可以在2区排布,3区可以选择组件的旋转角度,4区可以对阵列网格进行操作

image-20260205225325884

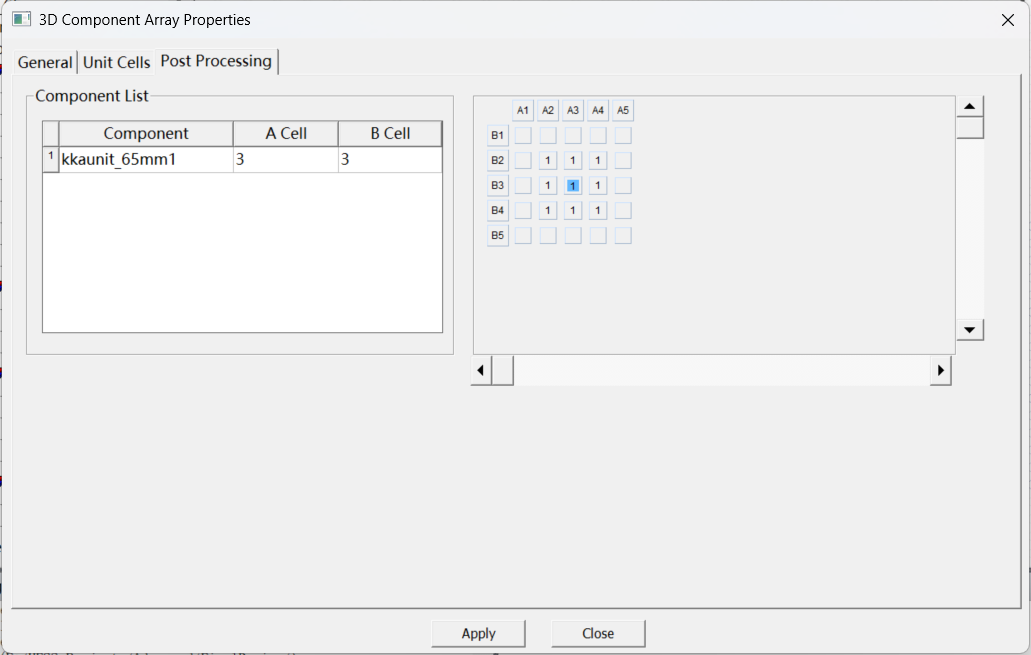

选择后处理的第一个单元(?)

image-20260205225438689

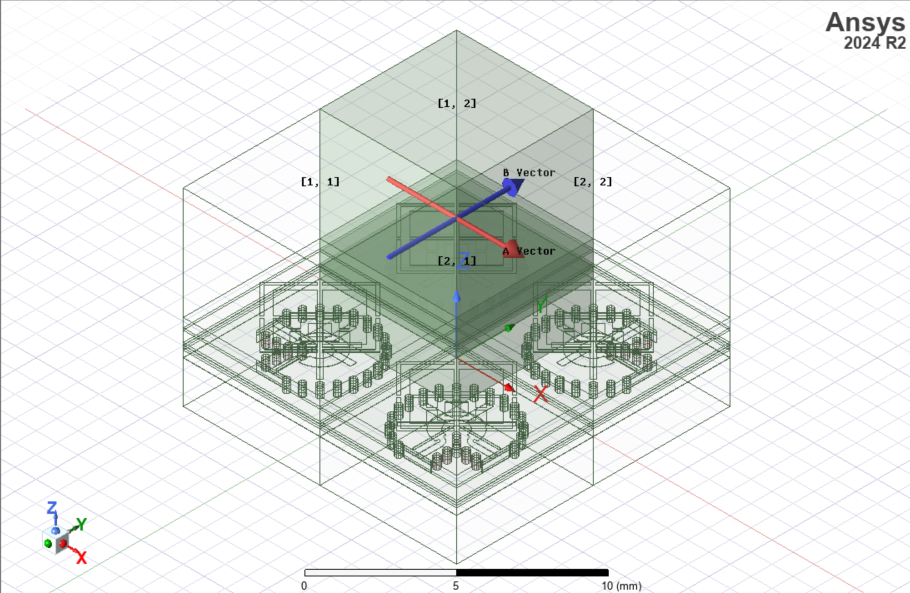

选择 Visualize Array,可以可视化阵列

image-20260205225552258

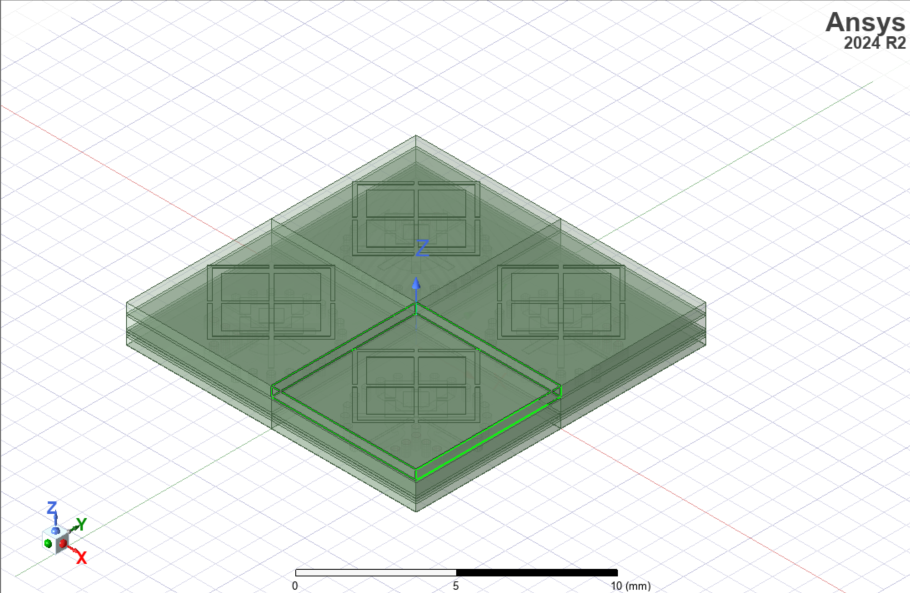

Full Wave

image-20260205225815504

Compare

Array Adaptive Solution Frequency Scale CPU Clock Memory Time Elements \(\Delta S\)
Full Wave 30GHz(Single, Direct) 18-23GHz,
27-32GHz
3.5GHz
4.7GHz
30G(ram)
14G(rom)
24min 307138 0.017
3D Component 30GHz(Single, Direct) 18-23GHz,
27-32GHz
3.7GHz
4.7GHz
41G(ram)
14G(rom)
28min 376272 0.018

**在超大规模仿真(300w+ elements)时,3D Component 可能可以减少部分内存的使用。
